何となくいやな予感がしつつ帰宅しましたが、やはりこちらにも被害が……
作業場の間仕切りが１枚壊れていました。

幸い部材自体は問題ないようなので、補強しつつ修理をしました。
さて今日は昨日の作業内容の紹介です。続きで読んでいってください。(^ﾛ^)~~♪






長男・長女が使っていましたが、最近長女は次女と一緒に夫婦の寝室で寝ることが多く、長男一人が寂しく使っていました。



さて梁材加工の続きです。

必要な箇所にこんなふうに　墨を入れて
中間の２本は片側上下端は左右それぞれのアリ溝を加工していきます。

下の3本が終わりました。
一番右下の2x材の根元に粉えいしてあるアルミ材が加工用のジグです。

いい感じで収まってるでしょ？　♪v(*'-^*)＾☆
でも一番下の部分は小口を割ってしまいました。Σ(ﾟДﾟ；)
写真はタイトボンドで補修後の物です。
アリ溝をこういった端の方に加工するときはオスを細く仕上げルとかしないとダメですね。

まぁ、何事も経験〔勉強）ってことで(´ﾍ｀；)

さっきの失敗を踏まえて最上部の２ｘ10はオスの片側をストレートビットで落としました。
いい感じに収まりました。
アリ溝の加工は３ｍ以上ある材料をトリマーテーブルで加工する事はできないので、久しぶりに手持ちで作業をしましたがはっきり言って怖いです。自作の120mm角のサブベースを付けてるとはいえ、テーブル作業の安定感とは比べるまでもありません。ちょっと前まで当たり前にやっていた事なのに….…ルーターと違って片手が刃の近くのプレート部を抑える事も恐怖心をあおっているのかもしれません。

なおさらルーターが欲しくなってきちゃいました。(* ´Д｀*)=3

土曜日は午後から学校に行っていた事もあって昨日のエントリーと合わせてこんな程度しか進みませんでした。
金曜日時点での予定では今日あたりから室内に持ち込んで作業をしていたはずなんですが……

今週末は義父・義母が平日の間に収穫したタマネギの梱包作業が入るので、まとまった作業時間はとれそうにありません。今月中の階段設置は間に合わないなぁ….…リフォーム全体の工事をお盆休みまでには完成させた胃を思っていますが、この調子では年内いっぱいかかってしまうかも……

さて、週末はそれなりに作業したのですが、予定外の用事ができたりしてあまり思うようには進みませんでした(+_+)

とりあえず今日は土曜日の作業内容から…..ヾ(;´▽｀A``

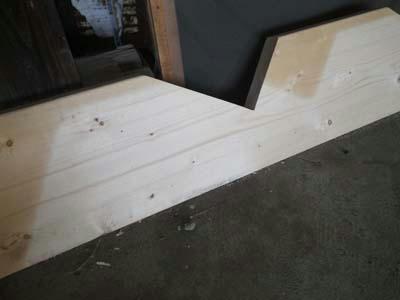

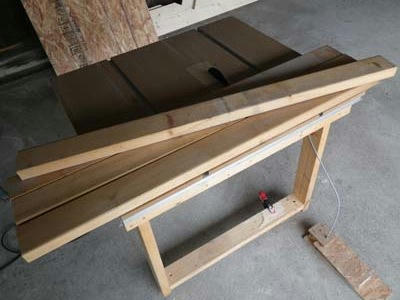

梁材の２ｘ10の端材と２ｘ４を先日直した図面の寸法に基づいてカット
ここからはトリマーテーブル出の作業になりますが、いくら探してもビット交換用のレンチが見当たりません….…(TOT)

と思ったら….こんなところに
すぐに使えるようにとトリマーテーブルの脚部にマグネットで付けていたのを忘れてましたヾ(;´▽｀A``

これはダイソーで買った物を適当な長さにカットしてビスで止めましたが、思ったより磁力が弱くあまり使い勝手がよくないので、

見つけたついでに取り換えました。ｗｗ
所分品のハードディスクから取り出した磁石です。ネオジウムなので超強力。

さてレンチも無事に見つかったので、アリ溝ビットを付けて先ほどの材料を加工していきます。

まずは小口の長辺側を加工。
続いて短辺側。
安定しないのですべての材料をクランプで固定して加工します。

こんなふうになりました。
２ｘ10の短辺はこのままだと切り込みが浅いので、下の写真のように何回かにわけて深めに切り込みました。
午後からは学校だったので、午前中の作業はこの辺で終了です。

トリマーテーブルでの加工は精度が違いますね。手持ちで作業していた頃と比べるとブレなどがないので、加工後の寸法もきれいにそろってます。

続きはまた明日にでも….

明日はどうやらタマネギの収穫を手伝わなくてもよさそうなので、午前中は作業ができそうです。♪v(*'-^*)＾☆

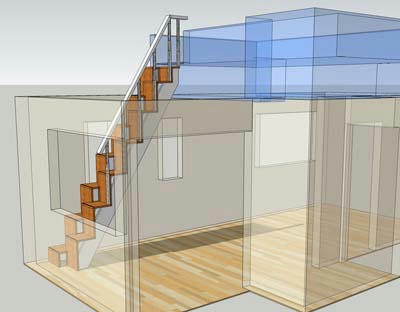

そこでSketchUPの図面をコネクリ回しながらｗ、組立の段取りなどを考えてみたのですが......

これは視点が完全に家の外からになっています。
こちらは裏側から。

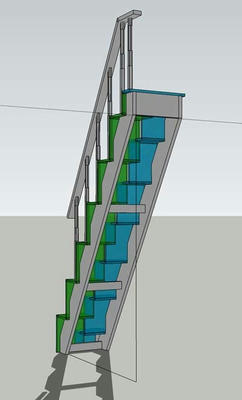

気になるところがあり修正したのがこちら。
ちなみに色は作業上付けているだけなので、修正個所とは関係ありません。

どこが違うかわからない？Σ(ﾟДﾟ；)

まぁ明日の作業のお楽しみってことで(ノ´∀｀)ノ♪

こんばんは♪

今日も機能に引き続きいいお天気でしたね。♪v(*'-^*)＾☆

久々！？〔だと思う〕にガッツリ1日木工しました。ヾ(;´▽｀A``

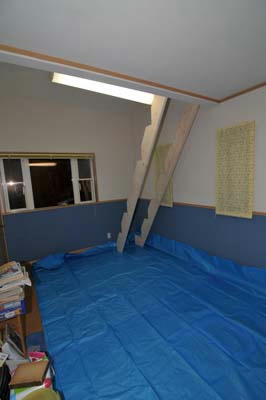

長い間休止していた子供部屋リフォームの階段作り。
先日からチョボチョボと作業を再開していましたが、ようやく目に見えて作業が進んでます。σ(^_^;)

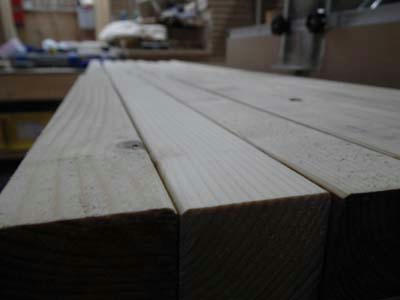

久しぶりに作業をしようと思ったら、放置しておいた階段の梁が….…


焼けて黄色く変色しています。(´ﾍ｀；)
白く跡が残っているのはもう1枚が置いてあったあと。
湿気の成果も汲めもかなりでこぼこしています。
こりゃ削りがいがアリアそうだ.….…











こんばんは♪

１週間ぶりの更新です。σ(^_^;)

平日はさすがに年度末が近づいてきたこともあって、仕事が忙しく帰りが遅くなってきました。



前の土・日は地元公民館のお祭りがあり、土曜の午前中は準備で8基のテント建て、やきそばや中華まんなどを作る機材の準備などをして、午後はいつも通り学校へ.......３月10日に卒業式＆修了式があり、平日でも出られる

か聞かれたので休みを取って出席すると言うと、在校生代表で送辞を読むことになってしまいました。(x_x)ゞ



日曜は朝８時から400食くらいの焼きそばを焼き、終わった後の片づけ、来年度の育成会役員選出....などなど....肉体的にも精神的にも疲れた週末でした。σ(^_^;)



４時過ぎには帰宅できたので、ちょっとだけ作業しました。

ヘロヘロだったのですが、週末に木工（好きなこと）をしないのはつらすぎるので、気休め程度の作業です。ヾ(;´▽｀A``

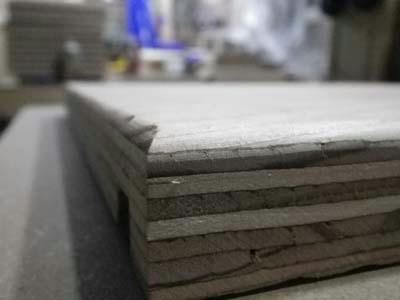

トリマーテーブルに、3.2Ｒのボーズ面ビットをセットして、踏み板の面取をしていきます。



上が加工前、下が加工後です。

１通り作業が終わってから、全体をみてみるともう少し角を取りたくなりました。6.35Ｒのボーズ面ビットで、再加工です。



少しRが大きくなっているのが分かりますか？

ホゾで組み付ける部位は角を落とさないように、



木製のフェザーボードをストップブロック代わりにセットして加工しました。

面取するだけで、合板特有の安っぽさがだいぶ無くなったように感じます。



ふと気がつきましたが、一番上の段の踏み板を作ってない........

他とは違う形状になるので、現物合わせで加工しようと思いそのままになってました。来週はそこからスタートかな.....



およそ１時間半くらいの作業だったので不完全燃焼気味ですが、時間も時間なので終了です。



この後ブログを更新しようと思いましたが、連日の残業疲れとお祭り疲れで、チョコッとアルコールが入ったらバッタリと寝てしまいました。ヾ(;´▽｀A``
