2011/01/01
18:00
作り初め  ♪v(*'-^*)^☆

  あけましておめでとうございます。(^ロ^)~~♪

今年もよろしくお願いします。 m(。≧Д≦。)m



今年も例年通り佐野厄よけ大師で初詣をして朝8時頃帰宅。
おせちを食べたりして午前中はのんびり過ごしました。



午後からはボ〜〜ッとして過ごすのも苦手なので、早速作り初めです。

まず3mmのアクリル板をカット、

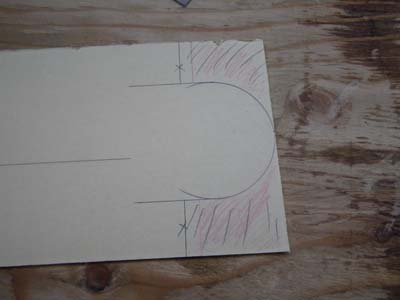

こんな風にケガイて見ました。



とここで、急に思い立って別のものを先に作ることにします。(-_^;)

気になってしまった方は続きへどうぞ(^ロ^)~~♪


コメント/トラックバック大歓迎です。(^ロ^)~~♪

お寄りになった記念に是非一言!

古いエントリーへも遠慮なく書き込みしてって下さいね。



ランキング参加中

▼ 励みになります! よろしければポチッと一押し。▼



にほんブログ村 ハンドメイドブログ 木工へ  にほんブログ村 住まいブログ DIYへ

にほんブログ村

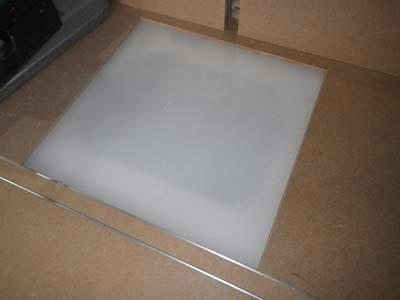

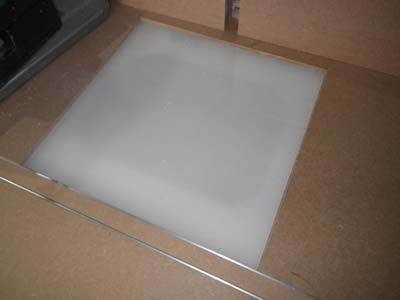

トリマーテーブルのインサートプレートと同じ大きさに5mmのアクリル板を切ります。

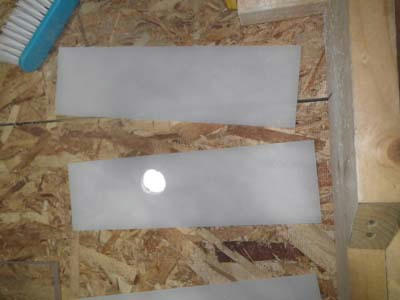

続いて細長いパーツをカット、

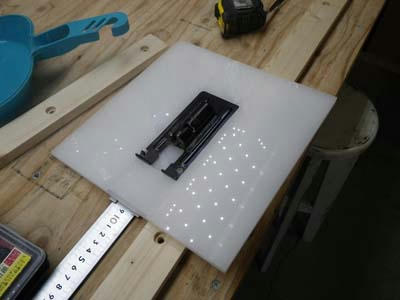

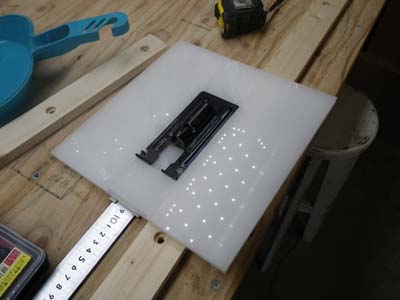

細長いパーツと、前後にさらに小さいパーツすべてで、黒の金属プレートを挟み込むように両面テープで止めました。

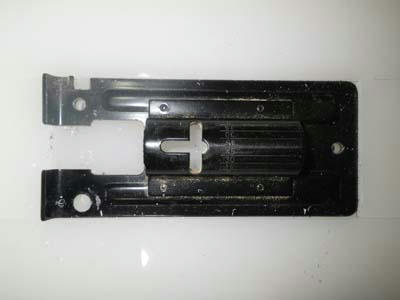

金属プレートも両面テープで仮止めしています。何のプレートかわかりますか?


ボール盤でアクリルごと穴をあけます。

4mmの皿ビス&周り止めナイロン付きのナットで固定しました。

このナットはラジコンカーのホイールを固定するナットです。振動には強いかなぁーと思って選びました。

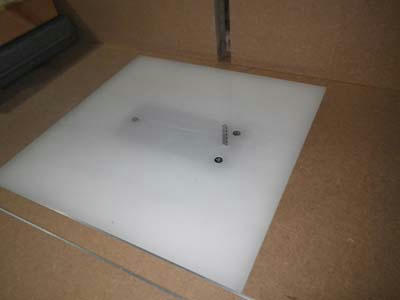

逆さにしてトリマーテーブルに取り付けると

ジグソーテーブルの完成です。(^ロ^)~~♪

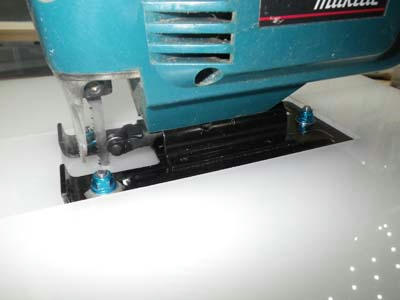

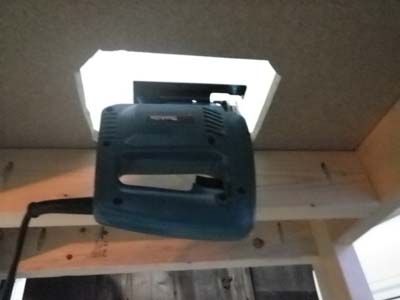

下から見るとこんな感じ。

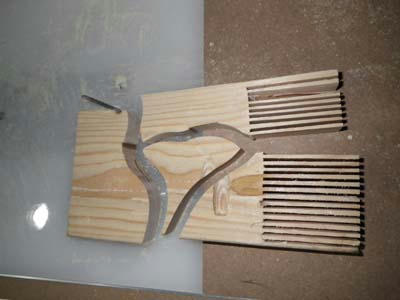

早速テストカット。

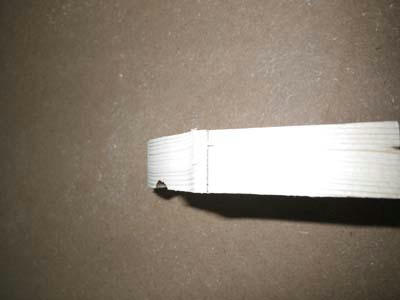

切断面の仕上がりはまぁまぁです。

ただ、インサートプレートは固定していないので、スイッチを入れるとプレートごとかなりバタツキます。(x_x)ゞ
材料をのせて手を添えれば気にならなくなりますが、長時間使用できるものではなさそう。

手持ちのジグソーでカットするのが難しい小物のカットにはなんとか使えそうですが.......
糸ノコ盤 or バンドソーを買うまでの間に合わせってことで....... σ(^_^;)





コメント/トラックバック大歓迎です。(^ロ^)~~♪

お寄りになった記念に是非一言!

古いエントリーへも遠慮なく書き込みしてって下さいね。



ランキング参加中

▼ 励みになります! よろしければポチッと一押し。▼



にほんブログ村 ハンドメイドブログ 木工へ  にほんブログ村 住まいブログ DIYへ

にほんブログ村
