製作記事を途中まで書いてそれっきりになっていた自作木工旋盤ですが、ボチボチと進めていました。
震災後の作業だったこともあり、何となくエントリーせずにそのままになっていたのですが.......

子供たちもしびれを切らしてきていて

『早く○○作って。』『まだできないの？』

とせがむ始末。そろそろ本格的に子供部屋リフォームを進めないといけません。

階段ができないことには間仕切りも作れないので、がんばって進めていきたいと思います。(≧∇≦)b

木工旋盤の製作記事は続きでどうぞ。

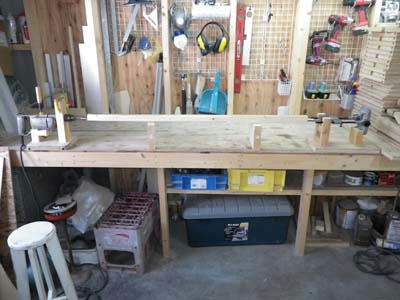

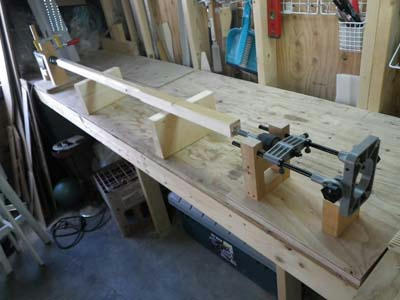

適当な端材で階段手すりの支柱の材料とそれぞれのユニットを並べてみましたが…..
支柱が1.2mあるので全長で1.8ｍ程度になります。（またMINAGIさんにデカッ！って言われそうｗ）


作業代の半分以上を占拠します。
旋盤の主要部分は何とかなりましたが、ツールレストがまだなのでこれも自作します。

工具小屋（実家の）に行って使えそうな物がないか物色ヾ(;´▽｀A``

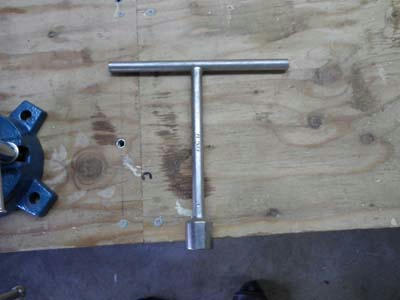

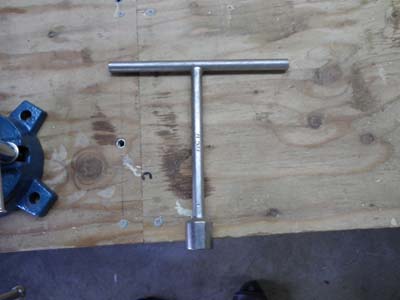

Ｔレンチです。同じ物が数本（サイズも同じ）あったので、１本もらっちゃいました。

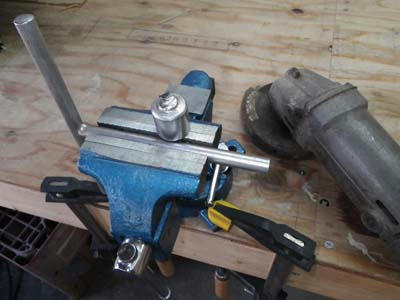

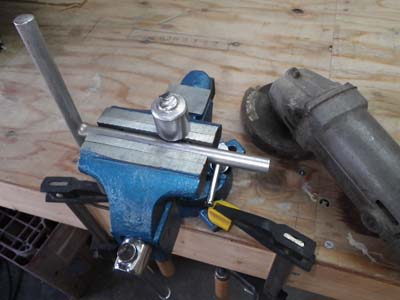

バイスにセットしてベビーサンダーで不要部分を切り落とし

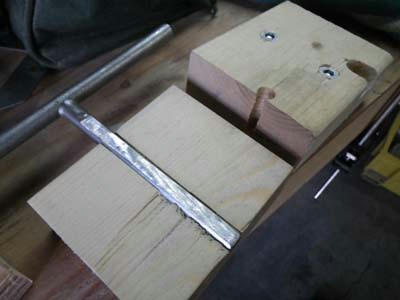

さらに１面を平らに削ります。

『ちゃんと平らになってないだろっ！』ッて突っ込みはなしの方向でσ(^_^;)

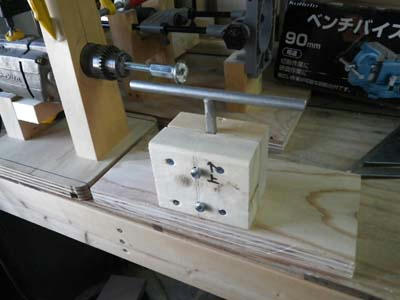

２ｘ４の端材で挟み込み、さらにあらかじめ仕込んだ鬼目ナットにボルトを締め込んでレンチが回転しないように押さえます。

これでツールレストは完成。

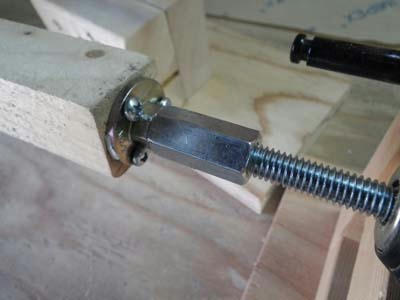

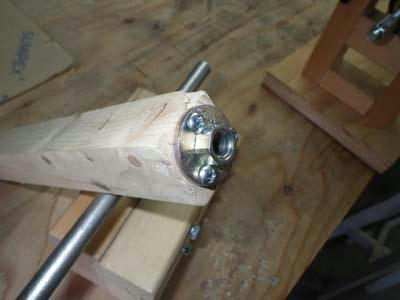

被切削材は板付きナットをビス止めして
高ナットでダブルナットにしてシャフトとなる３/８全ネジボルトに固定します。

両端とも同じく固定して

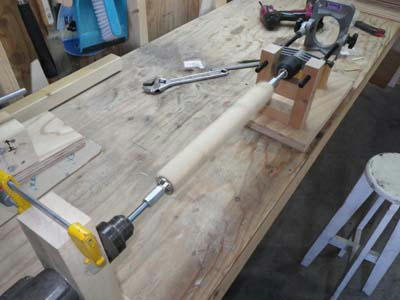

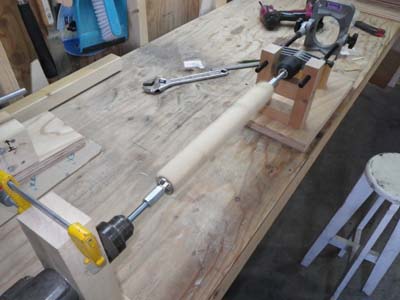

試しに回してみました。

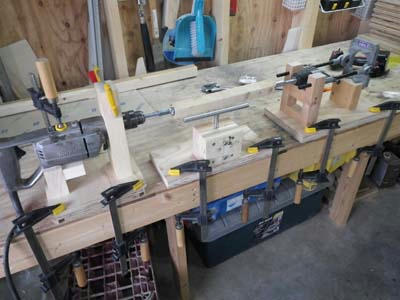

とりあえず短い材料で試験するために装置全体をクランプで作業台に固定します。

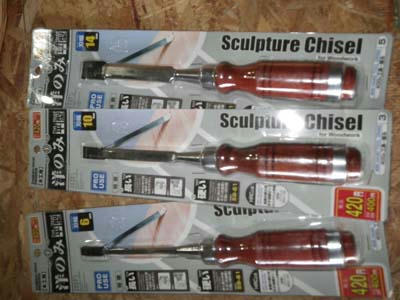

切削にはダイソーの洋ノミを使います。

とりあえず３本買ってきました。

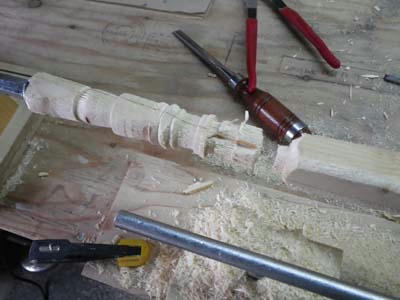

早速削ってみましたが.......

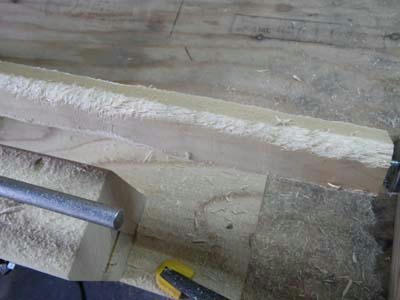

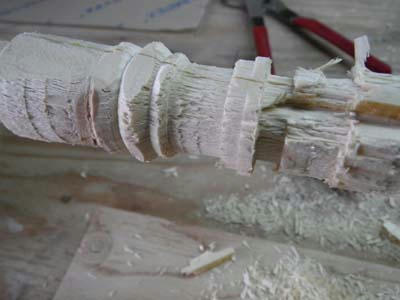

ボロボロです。Σ(￣ロ￣)！

さらに続けていると.........

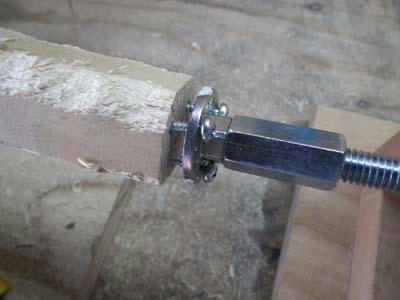

ビスも緩んできました。

ビスを長い物に交換したりノミを研いでみたり色々試しながら何とか削れるようにはなりました。

でも表面は相変わらずボロボロです。
ノミだけで削るのをあきらめて、木工用の金ヤスリ、仕上げに布製のペーパーなどを使って何とか形になって来ました。

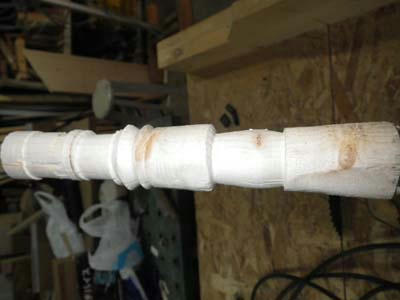

仕上がり具合もまぁまぁです。

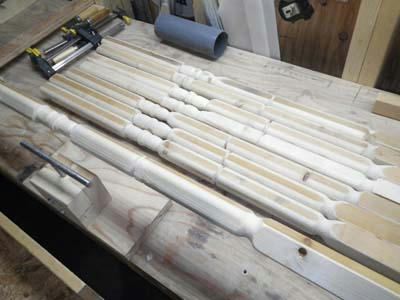

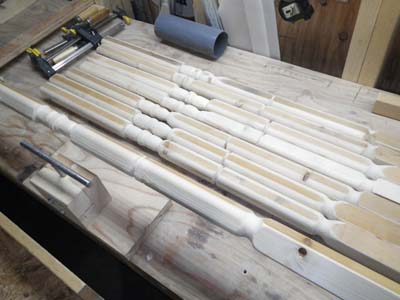

合間で少しずつ作業をして８本の粗削りが終わりました。

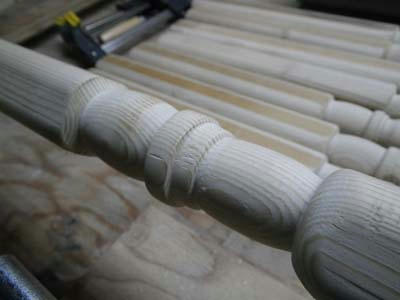

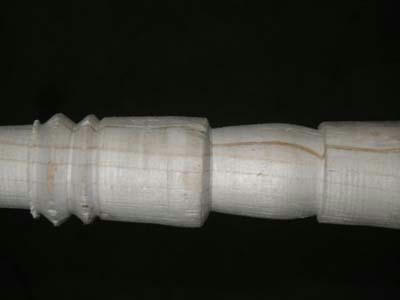

仕上がりもそこそこでしょ？

部分部分ワンポイントのようにしか削っていませんが、これでも１本仕上げるのに30分近くかかります。

材料が長くソリもあるので、芯がブレてしまったりとなかなか思うようには行きませんでした。いっそのこと買ってきてしまおうか…..…とも思いましたが、子供たちに見せて

『何作ってると思う？』と聞くと

『階段の柱みたいなヤツ？』

とそれなりにわかってくれている様子。市販品も１ｍを超える物はなかなか見つからない or 値段が高いので何とかがんばって仕上げていきたいと思います。
