こんばんは♪

今日も暑くて息苦しい一日でしたね。まぁ、仕事中はエアコンが効いたところにいるのですが......Σヾ(≧□≦*)ﾉ　そして夕方には.....

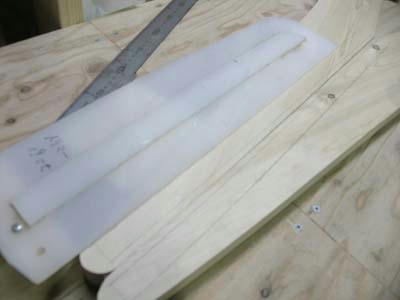

トリマーのストレートカットジグで作業しようと思いましたが、長さが足りません。(x_x)ゞ


しかもこのジグは純正のアクリルサブベース用に作ってあるので、安定性を求めて自作した120mm角のサブベースでは使用できません。
そこで今後のこともあるので、新たにジグを作ることにしました。

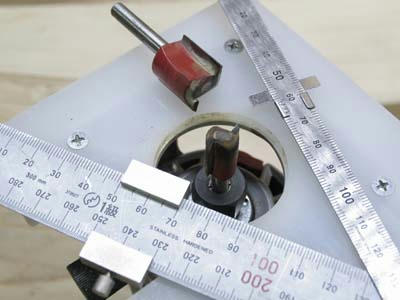

まずは、19mm、12mmのトリマービットを付けてサブベース端までの距離を測ります。



こういうときはスケールストッパーが便利ですよね。

19mm、12mm兼用のストレートカットジグを作成します。
ベースはアクリル乳半色の5ｔ、フェンスにアクリル透明の5ｔ（どちらも端材）を使用します。

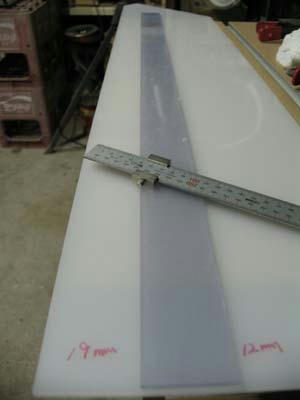

まずはベースの19mm側に先ほどの実測値 +3mmのところに両面テープでフェンスを固定。


どちらか忘れないようにマジックでビット径を書き込みました。

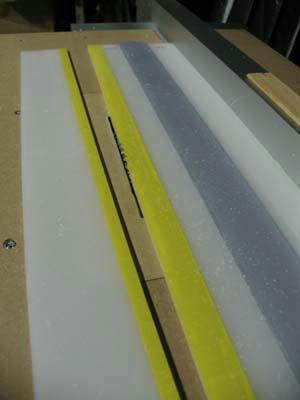

続いてテーブルソーで 12mm側をやはり実測値 +3mmのところでカット。


黄色のテープは溶け防止に貼ってみましたが、効果はあったかな？わかりません。ヾ(;´▽｀A`

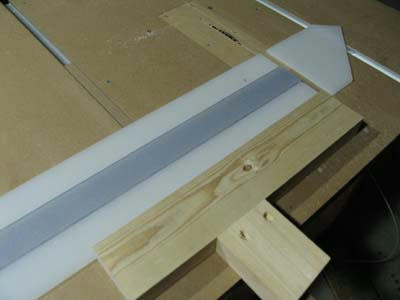

クロスカットジグで、ベースの不要部分をカット。



続いてトリマーにそれぞれのビットをセットしてワンカット。

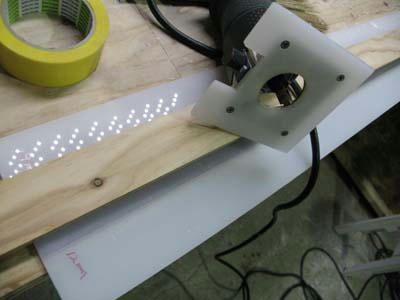

まずは12mm

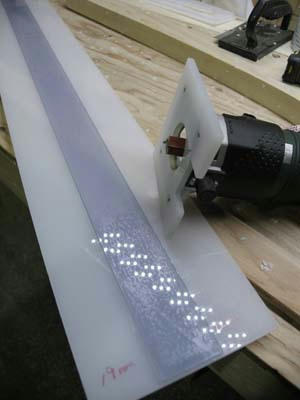

続いて19mm


全長900mmのストレートカットジグができました。フェンスの両サイドで19mmと12mmのビットが使えるようになってます。

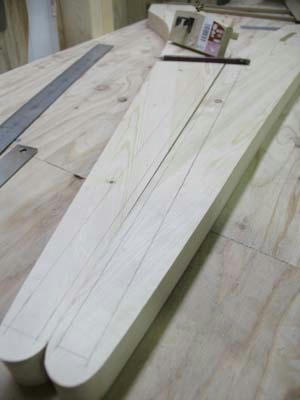

乳半色のベースを墨線にあわせて固定するだけです。

これなら長さもばっちりです。


今日はこの辺で時間切れ。明日こそソファー製作の続きを,,,,,
