今日は午前中に細々した用事があり 午後も学校があるので、木工はお休みです。(TOT)
とはいえ何もしないのは寂しいので、作業場の掃除がてらサイクロン２号機の試運転をしました。

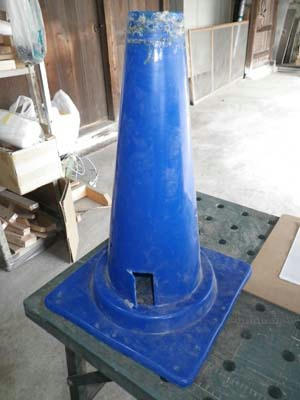

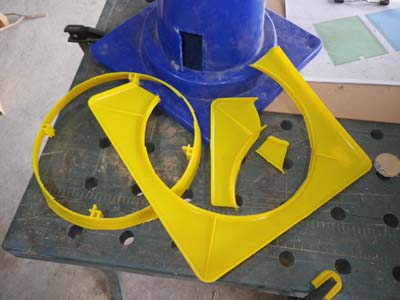

こちらは１号機のコーン
先端を20mm切り落としたのと、インレット管の穴を開けた以外はほぼ未加工で使用していました。


今回は段差の部分から下を切り落としています。

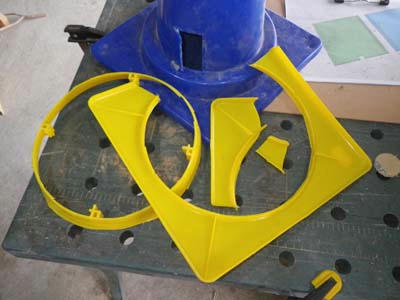

段差の部分には補強のリブが付いています。１号機はリブやインレット管のコーン内部に突き出した部分で、乱流が起きていたように感じました。

２号機の主な改良点として、

１）インレット管のコーン内部の形状変更
コーン内に突き出ている部分をある程度切り落としました。
（昨日の記事を見てね）

２）コーン上部の段差部分（リブが付いている部分）の切除

３）覗き窓の増量

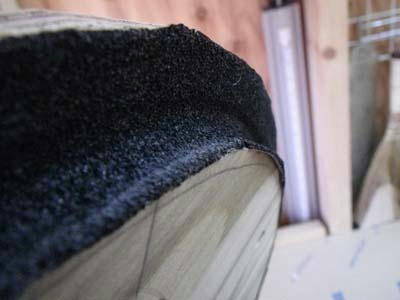

４）気密をとるために、各所にパッキンを入れる。

５）色の変更（意外と効果ありw）

の５点です。他はほぼ１号機と同様で、パーツも流用しています。

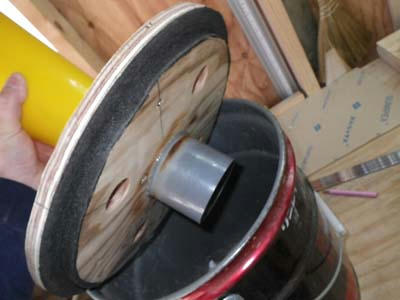

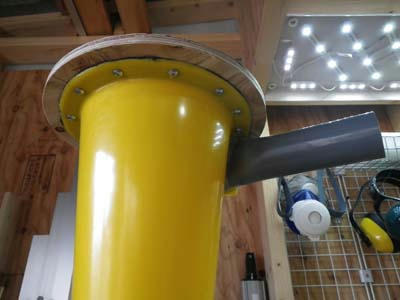

コーン上部のふたの部分は合板に直接ビスドメしています。

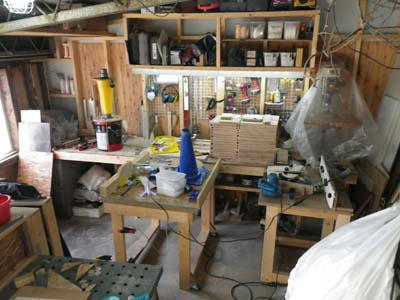

 平日にサイクロン製作をしていたので、作業場はゴシャゴシャ...... σ(^_^;)

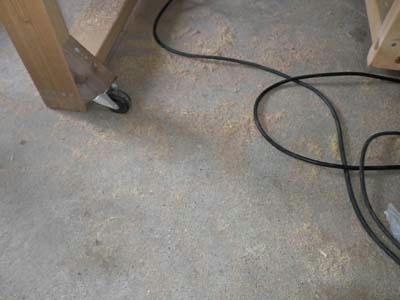

 屑も散らかり放題.......
まぁ、試運転用に屑はとっておいたんですけどね.......ww

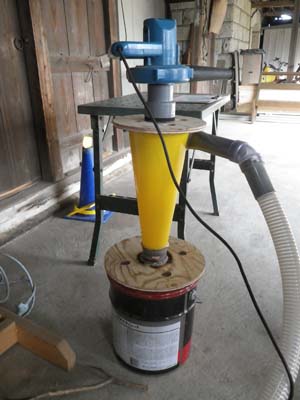

ペール管にはただ乗せているだけで、固定はしていません。
 とはいえ２枚重ねの合板で、下の段はピッタリとペール管の内径に合わせてカットしているので、持ち上げただけではとれません。
早速使ってみます。

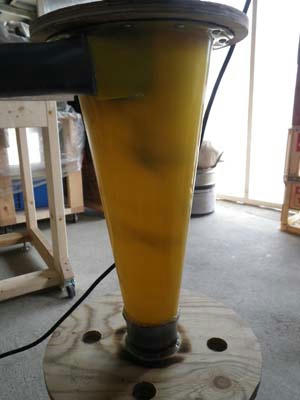

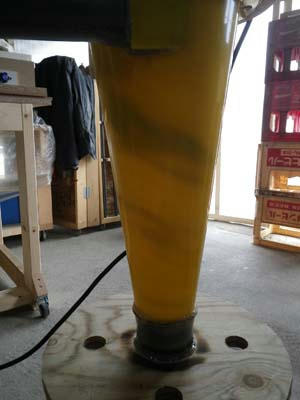

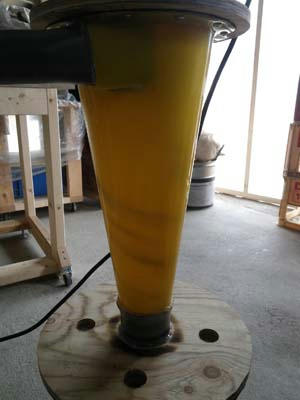

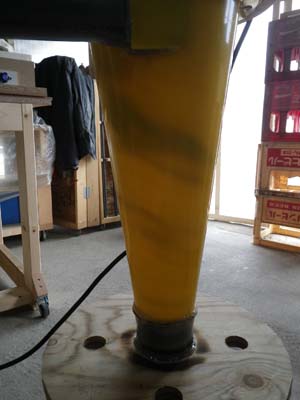

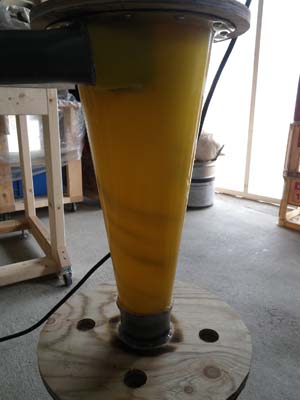

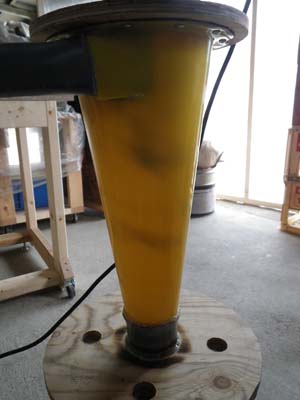

色を黄色に変更したおかげで、屑が螺旋を描いて下に落ちていく様子がよく見えます。
上部の覗き窓だけではここまでわかりませんからね。
こうなることを予想して色を変更した訳ではないのですが......結果オーラいでした(≧∇≦)b OK

 １号機は一度に大量に吸わせると、ブロアーの吹き出し口から、粉塵が吐き出されることがしばしば起こりましたが、２号機はそう言ったことは見られませんでした。改良がうまく行った証拠かな(≧∇≦)b OK

気密にも気を使ったおかげか、若干ですが吸引力も上がっています。
