 こんばんは

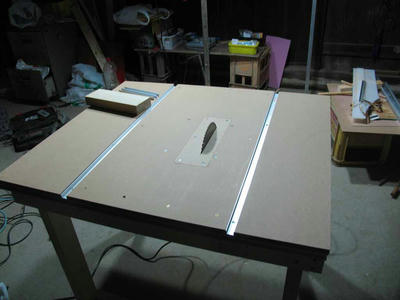

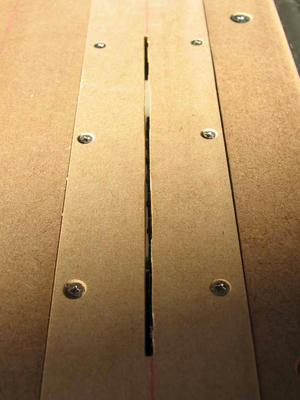

本体の製作も終わり、クロスカットスレッドの製作にかかろうかと思ったところでしたが、ここで問題発生。まずはこの写真。ゼロクリアランスプレートがガタガタ！？


しかも端の方は浮き上がってきてる。


とこれは昨日の写真ですが、空いた時間を利用してチョットだけ....と思ったらこんな始末。もういてもたってもいられません。とりあえずあれこれ確認してわかった事は

天板の剛性不足...MDF 9mmは薄かったようです。
 製作中からそんな気はしていたのですが........
丸鋸のベースと直接接しているところは、9mmしかなくしかも 6mmをクリアランスプレートのためにくり抜いています。そのため、ステンの金物で強く押さえつけるとMDFが変形しクリアランスプレートが浮き上がり（ビスが9mmと短い事も原因の一つ）、不安定なのでブレードもぶれると悪い事ずくめ。190mmの丸鋸を使用しているため重量的にも厳しいようです。

どうにか解決策を考えてみましたが、いい案も浮かばず結局.....

午後の予定をキャンセルして半日がかりで天板を作り直しました。

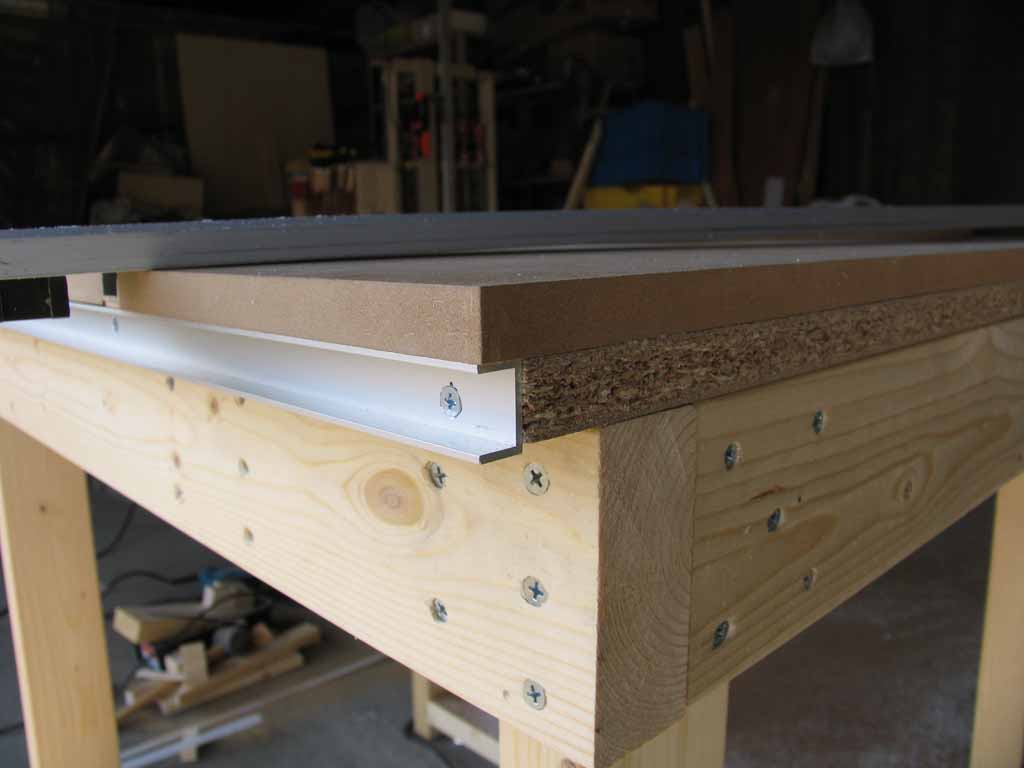

18mmのパーティクルボードは前回の余りがあったので、MDF9mmの代わりになる天板を買い出しに。12mmか15mmするか売り場で悩みましたが15mmを選択しました。

行程そのものは材料の厚みが変わっただけで大きな変更は無いので、省きますが前回２日かかった行程をほぼ１日でやったので、つかれました（^_^;）



で今日は、予定通りクロスカットスレッドの製作です。都合で休みを取っていたので、用事をさっさと片付けて製作にかかります。（続きで読んでね！）

まずはレールスライダー用の材料カットです。

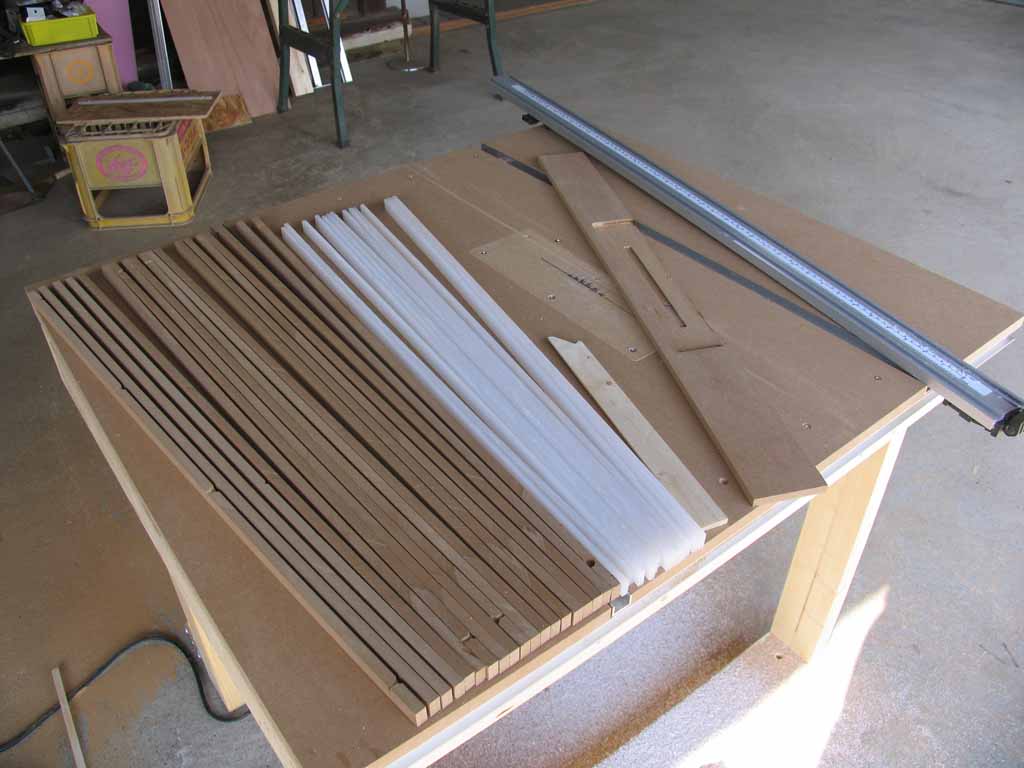

アルミチャンネルは20*12*2tなので、取り外したMDF9mmと、アクリル5mmの端材から16mm幅の棒をカットします。いい感じでちょうどいい幅の物ができたので、切れるだけカットしました。


これだけあれば、当分は治具作りに困らなさそうw

余談ですが、天板下の前後にもアルミチャンネルを仕込みました。これはフェンス等に利用するつもり。

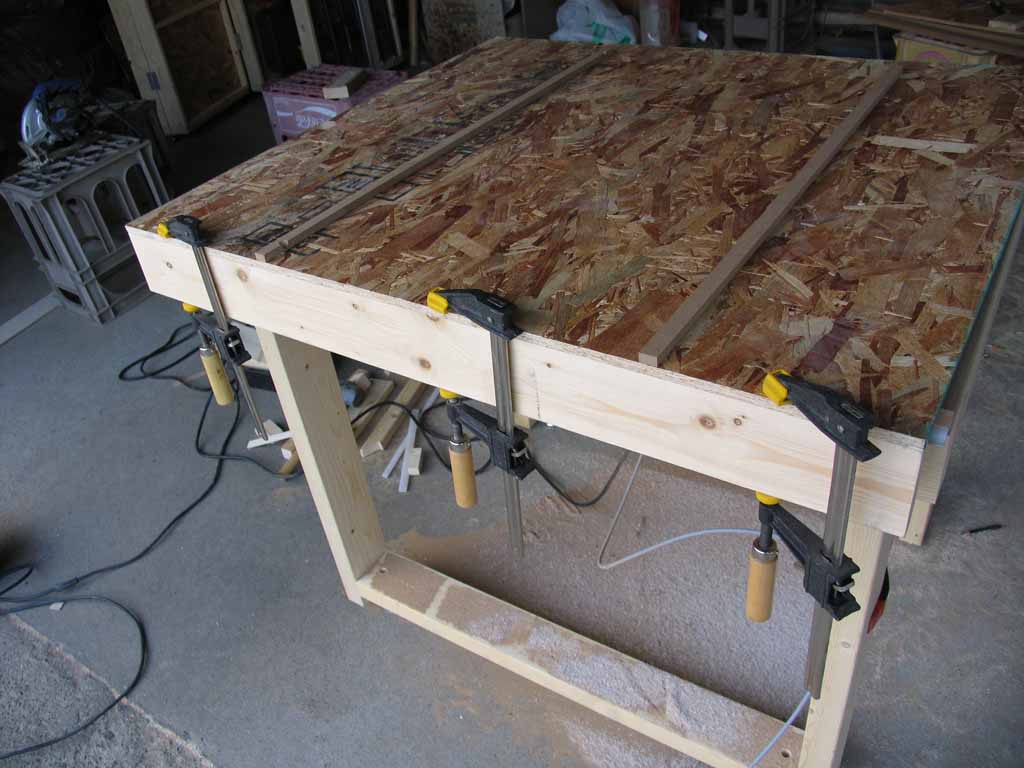

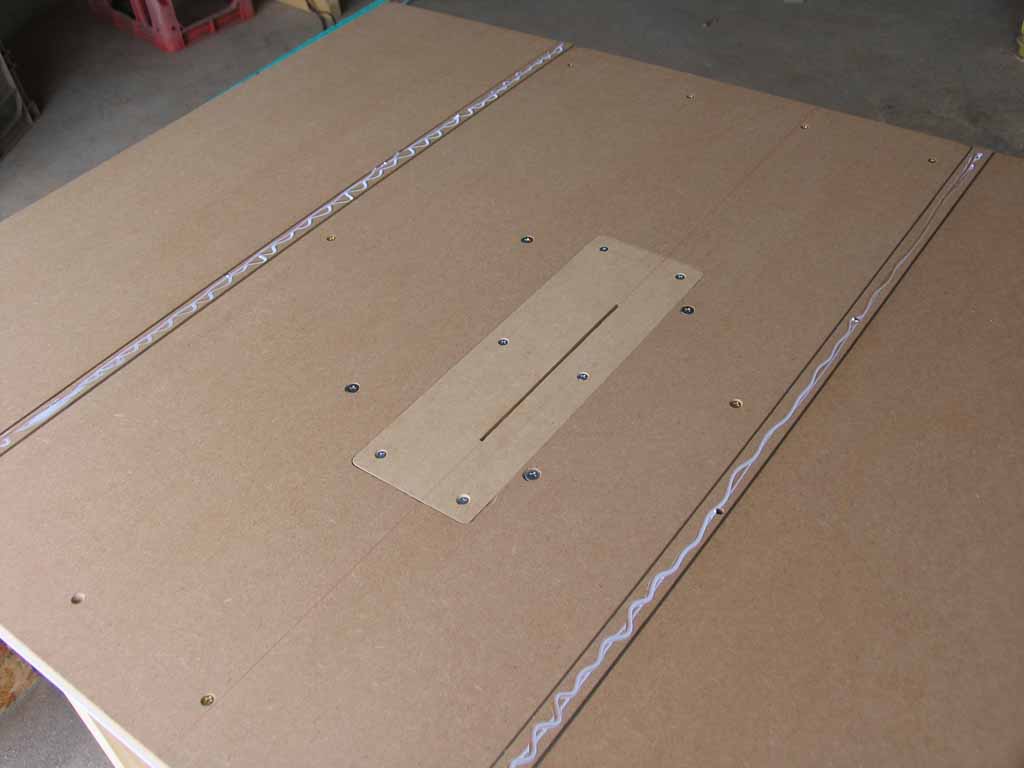

カットしたMDFをレールにはめて木工用ボンドを塗りました。

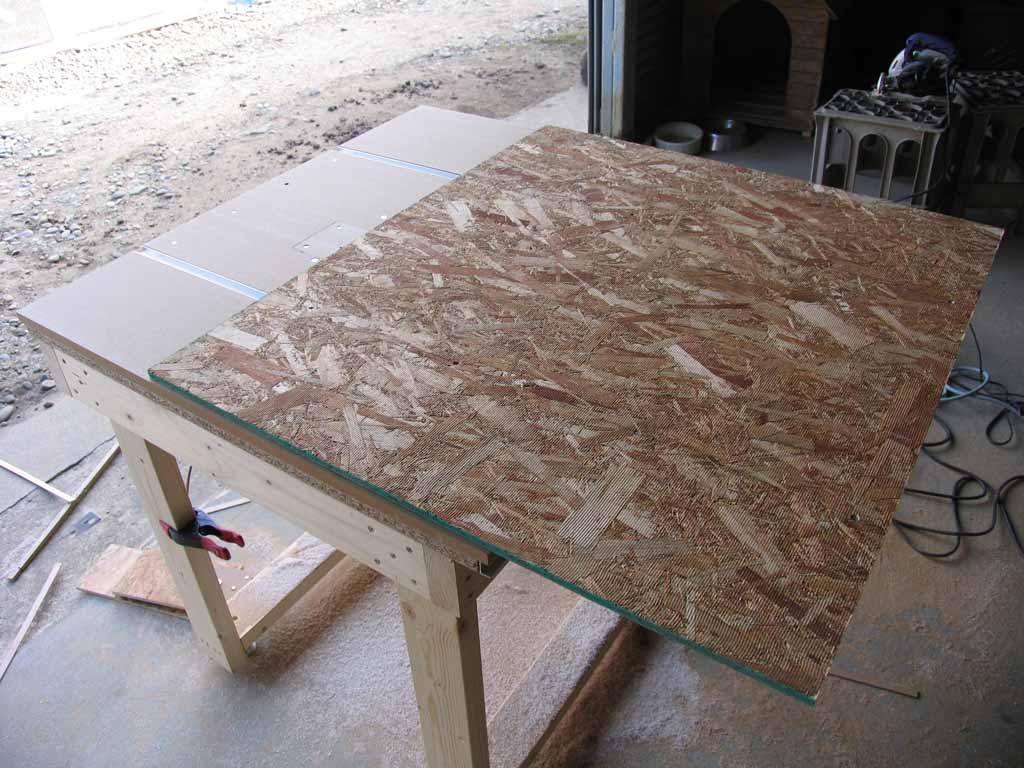

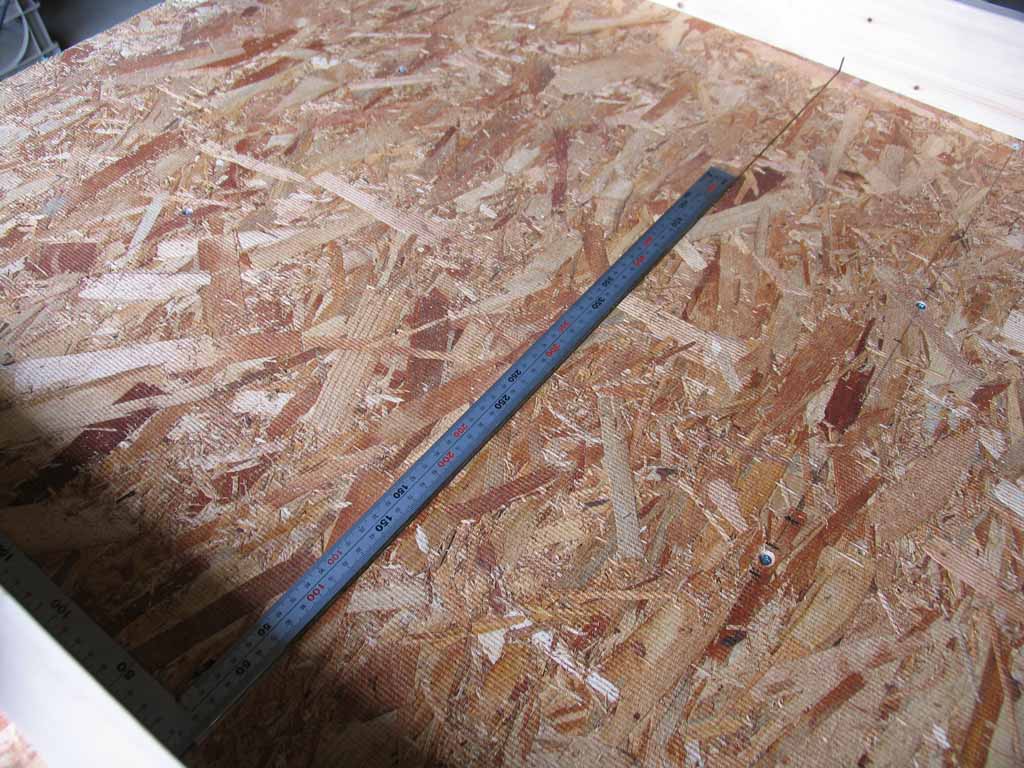

レールのセンターに印をつけてベースボードをビス止めします。

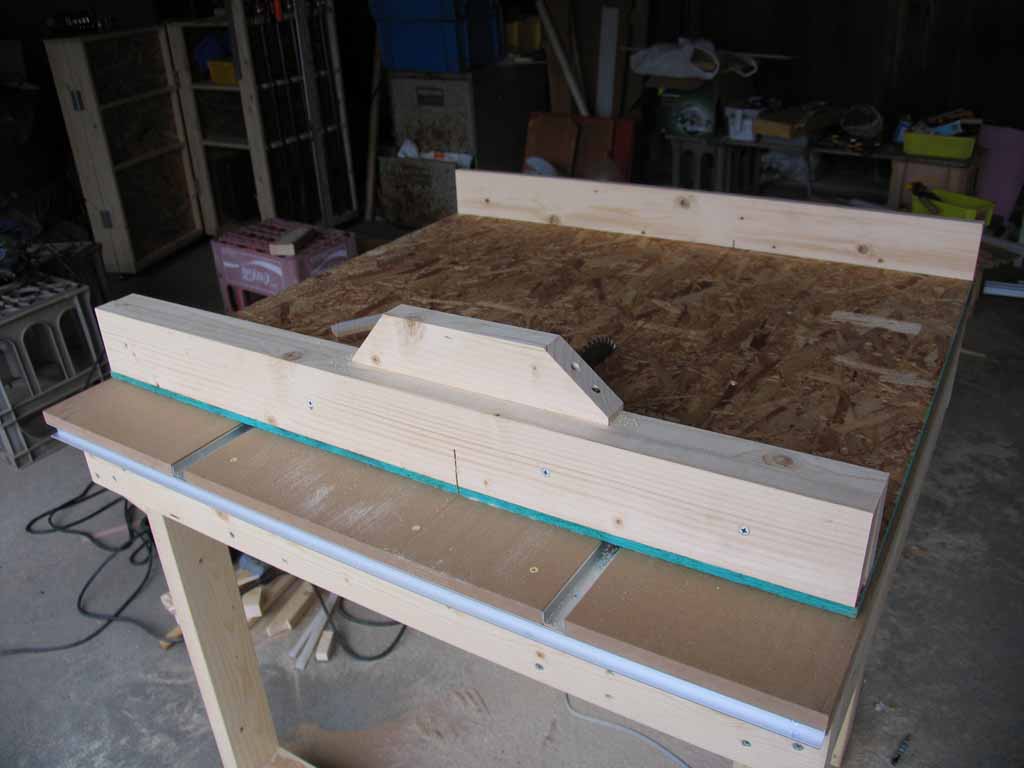

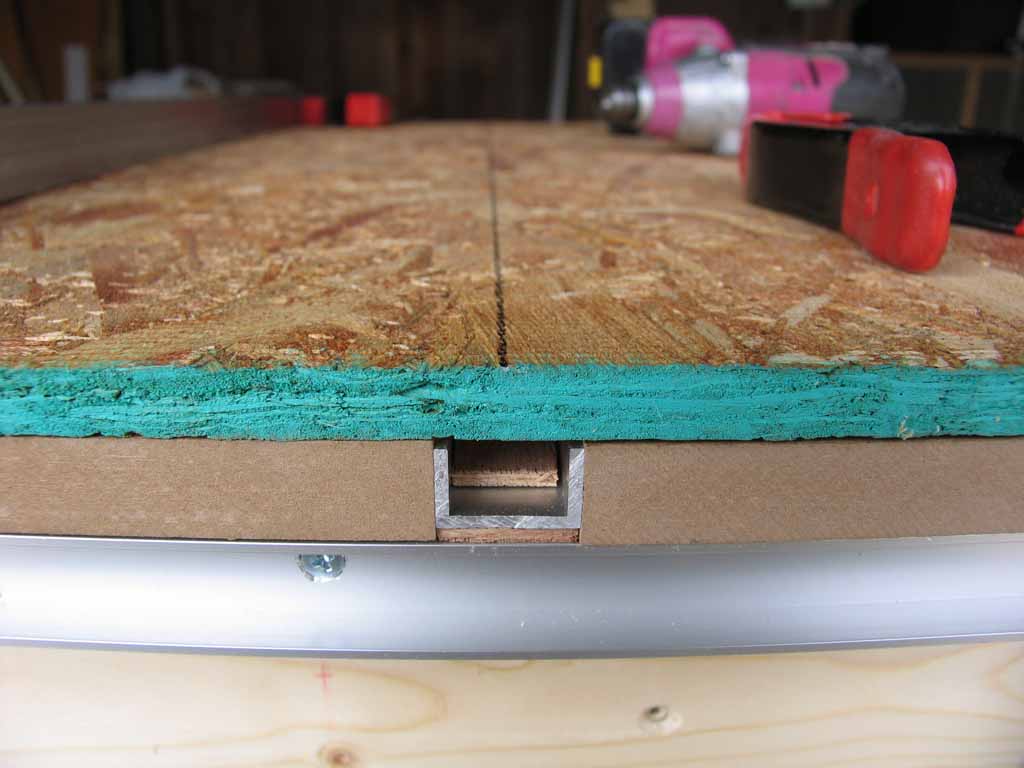

レールスライダーはこんな感じで付いてます。


早速テストをしてみました。いい感じでスライドします。

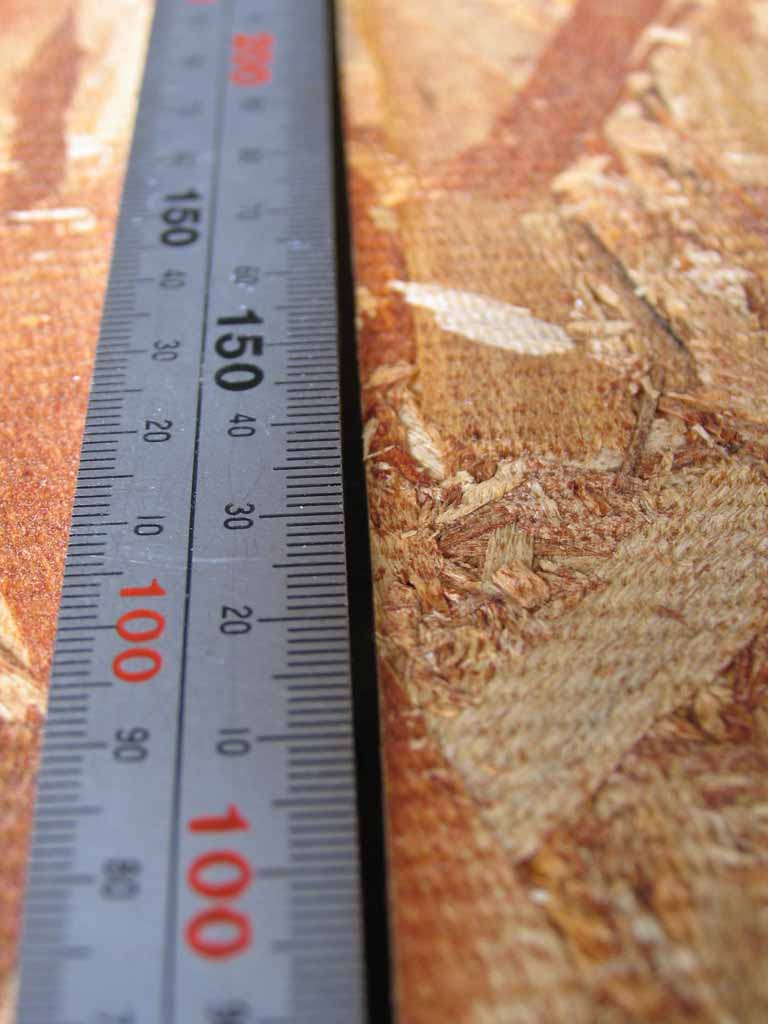

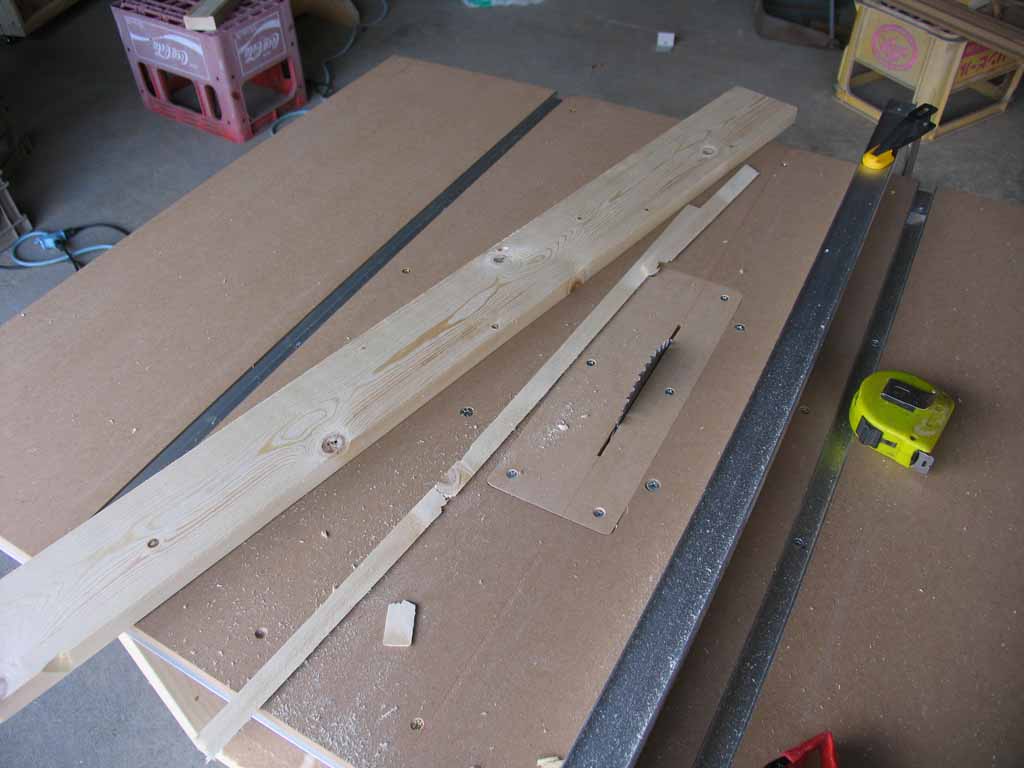

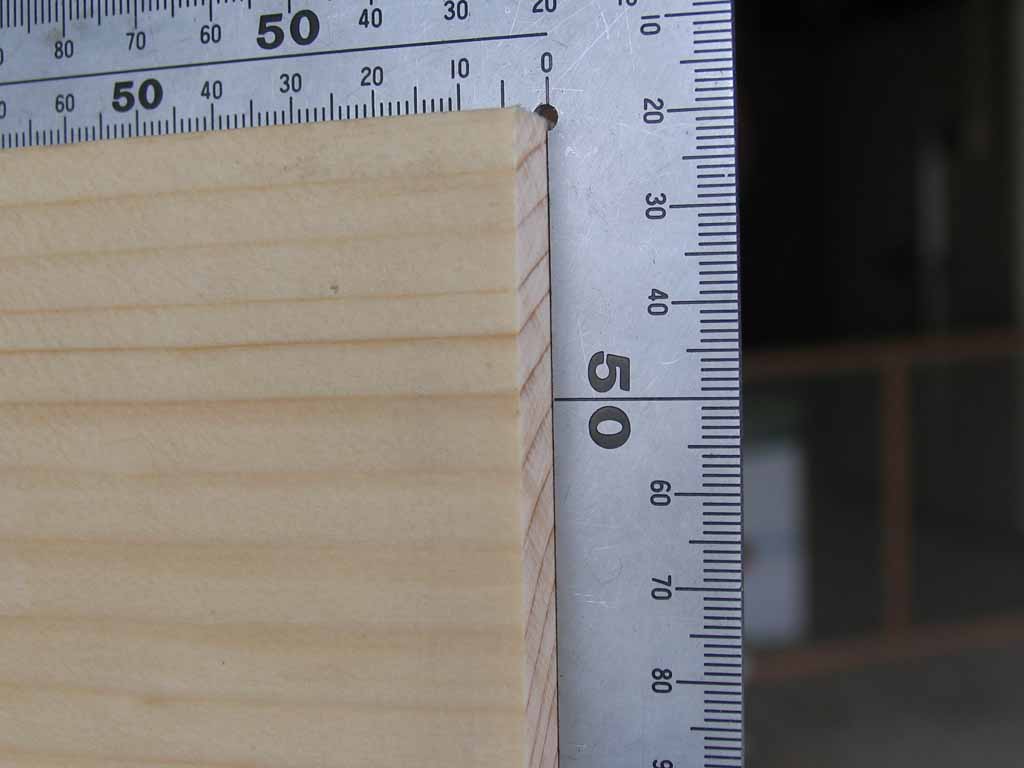

次にバックボード用の1X4材のR部分をフェンスを利用して落としました。丸鋸だけの時ではあまり好き好んでやる事の無かった作業ですが、2mm程度の厚みでカットできました。


ボンドを付けてクランプでガッチリ固定してビス止め。

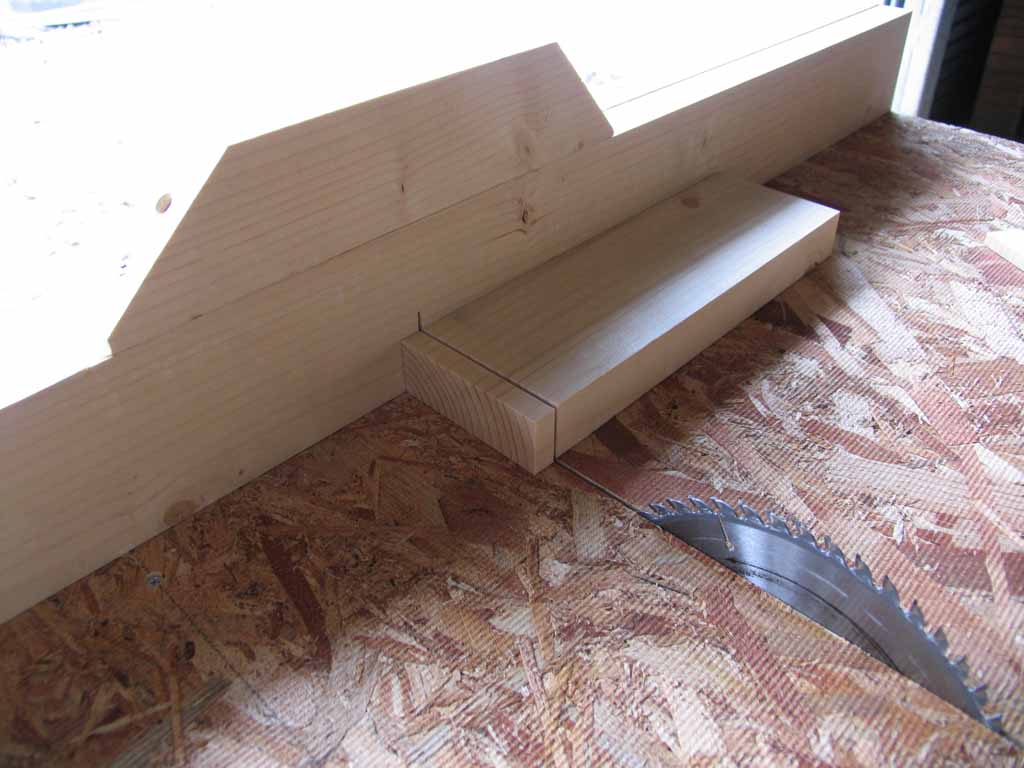

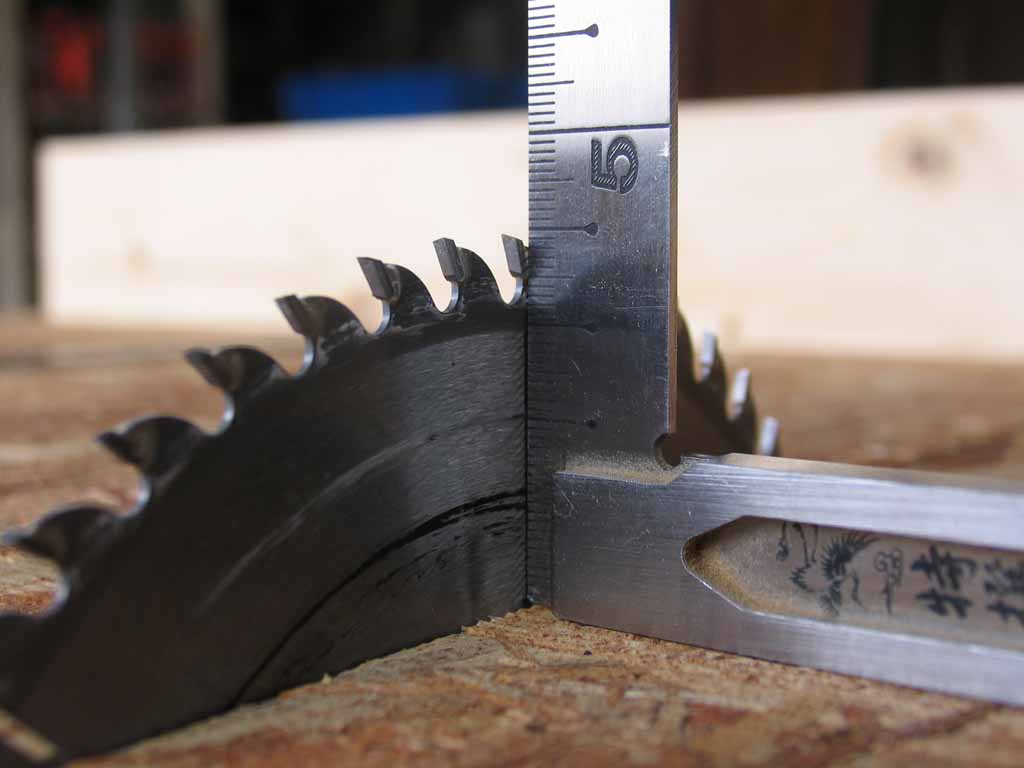

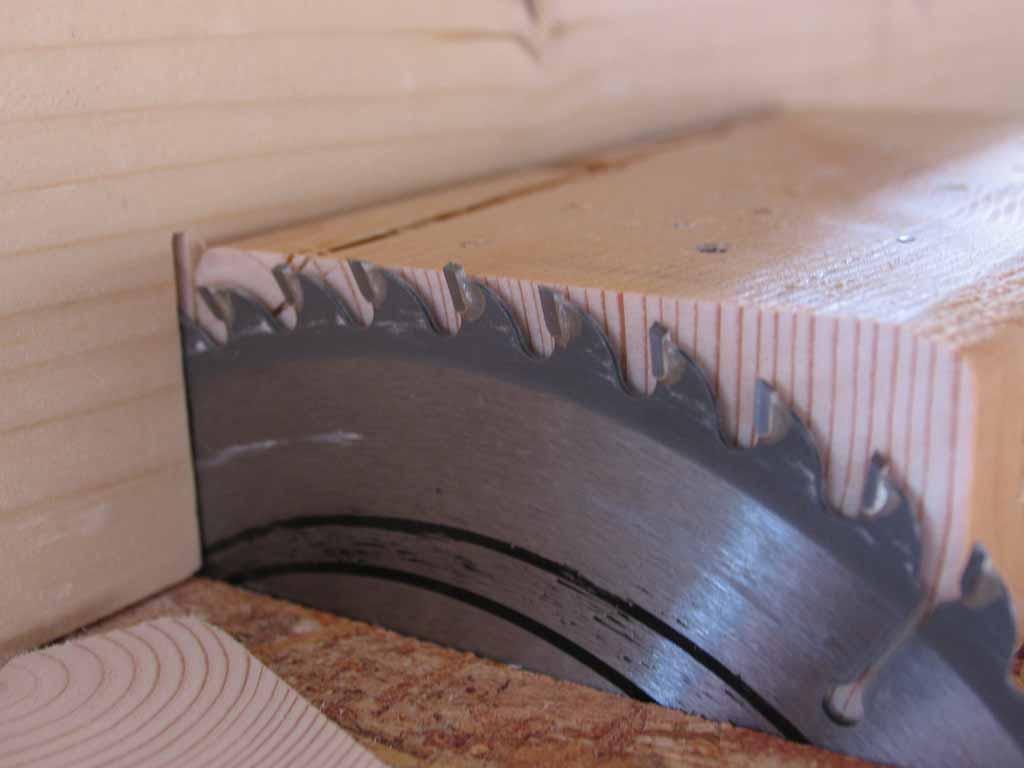

手前側のボードを取り付けるためにベースボードに途中まで切り込みを入れて慎重に直角を出します。
