こんばんは

先週テーブルソーの脚部の製作が終了したので、いよいよ組み付けですが、
その前にアジャスターを調整して平行出しをしました。横方向と 縦方向（バッチリそろいました）
平行がでた状態で前後のアジャスト加減を比べると...これが前側
そして後ろ側
結構段差があるでしょ？　マーキングをしようと思いましたが、
使いだしてみない事にはいい感じの場所が分からないので後にします。


終わったところでまず端材の合板を 蝶番でつなぎます。


1x４の端材でこんなのを組んで（車のスポイラーみたいw）


垂木の端材をジグソーで荒削り。


そしてサンダーで仕上げ（こけし？）


さてこれらは何を作ってるのでしょう〜か！？


正解ガキになる人は...続きを読んでね〜！！

続きを読んで頂いてありがとうございます。

でわでわ正解編のスタートです。

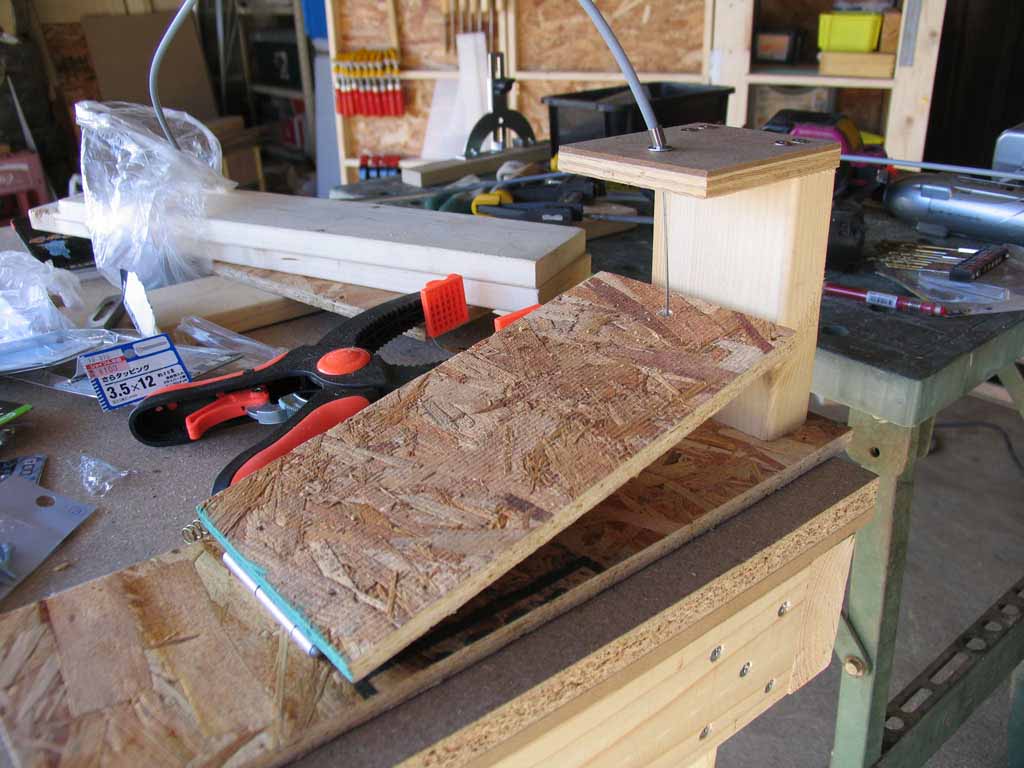

まず蝶番を付けた合板はこんな風になりました。


もしかしていきなりわかっちゃいました？

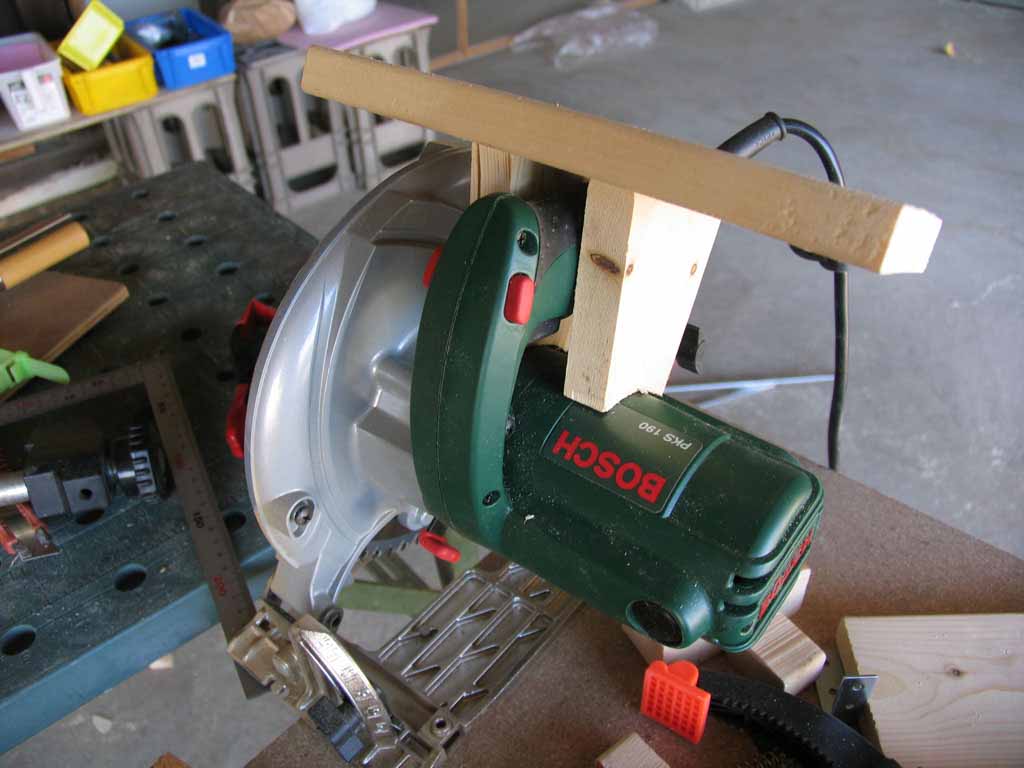

スポイラーみたいなのはこんなところで使います。（仮組）

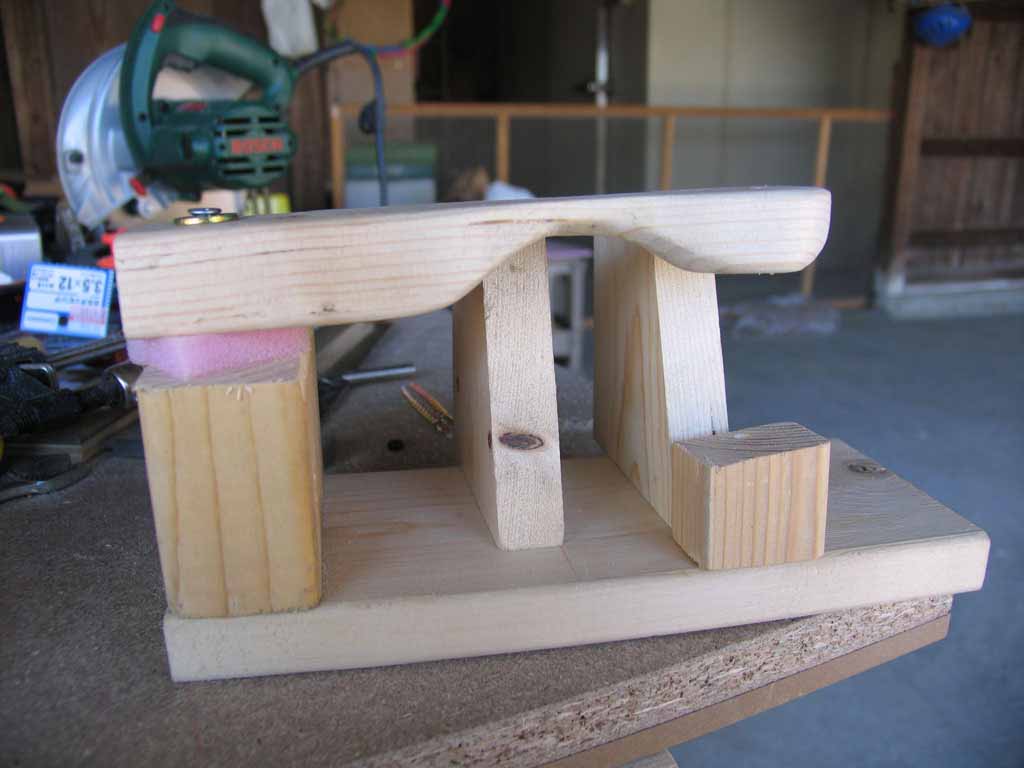

スポイラーとこけしを組み合わせて.....


取り付けたのごこちら。

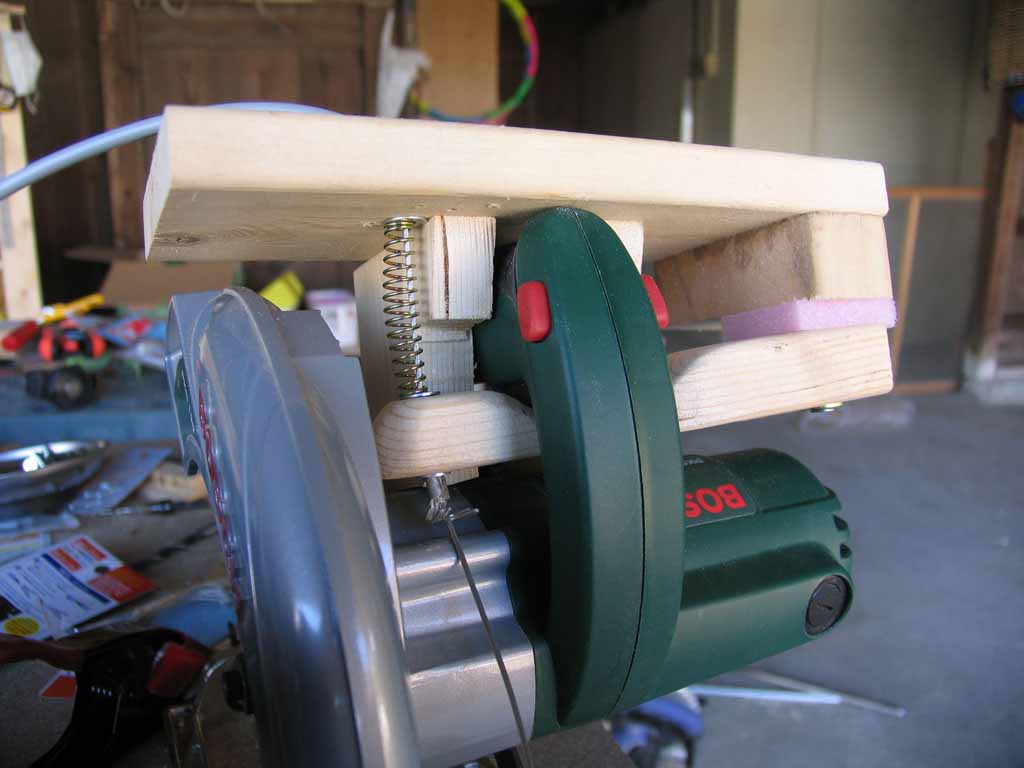

ペダルを踏むとワイヤーでスイッチが動きます。

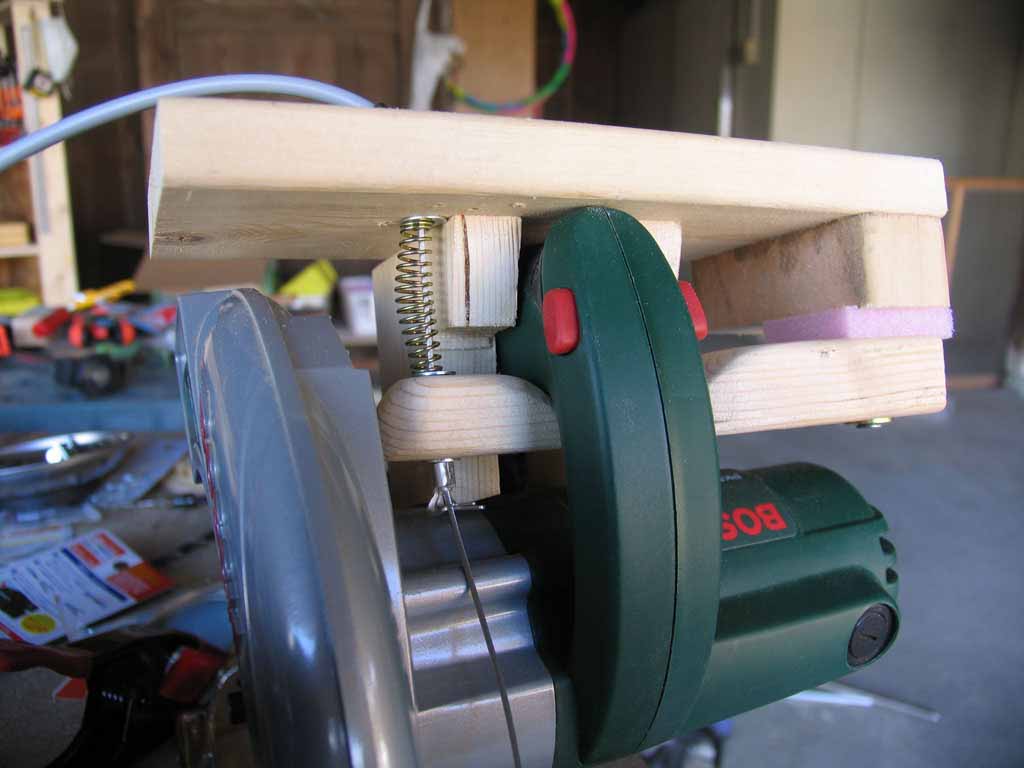

上の写真と比べてみて下さい。こけしが動いてるのわかります？


自転車のブレーキケーブルを使ってメカニカル式のフットスイッチを作りました。
フット式の３路スイッチを探しましたが見つからず、普通の電気式３路スイッチにするか悩みましたが、試してだめなら電気式にしようと思い作った物です。なんとかうまく行きました。丸鋸のブレーキもちゃんと動作します。

アイデア自体はブレーキレバーを利用した手動式スイッチを作られている方がいます。元サイトが見つからないのですが、ご存知の方いらっしゃいましたら教えて下さい。

ワイヤーのストロークや、パーツの形状など、なかなかうまく行かず何度も修正しながら作ったので、最初と最後では細部の形がだいぶ変わっています。

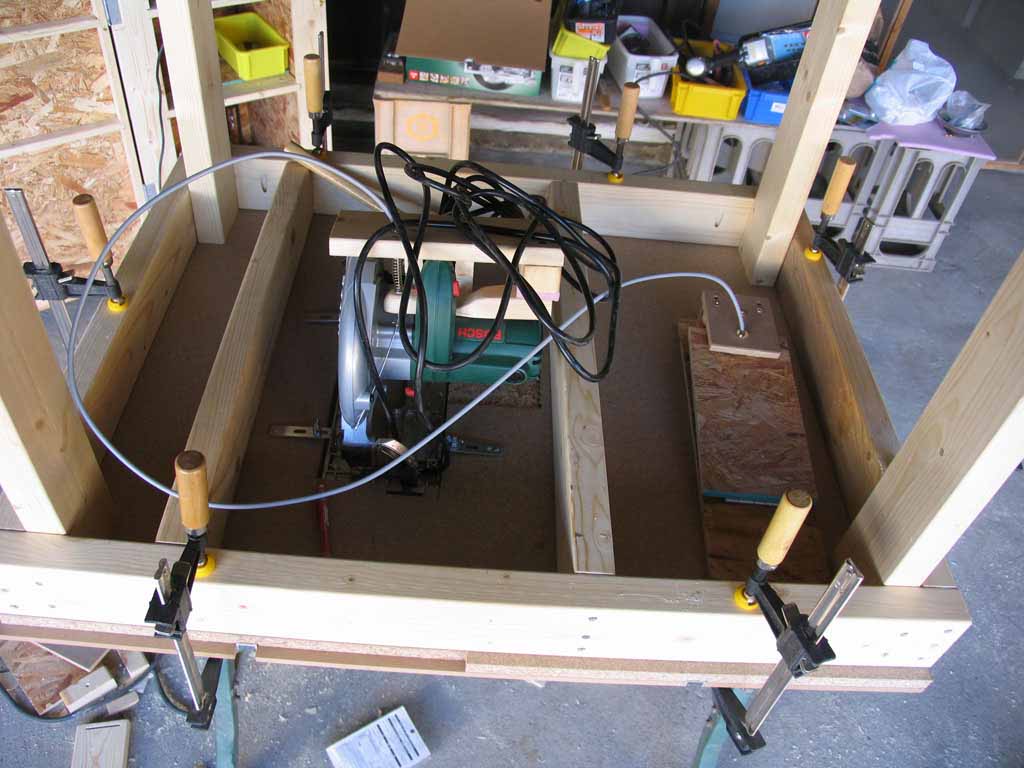

電源を入れて動作確認も無事すんだところで天板に取り付けて、位置を確認したらクランプでガッチリ固定。

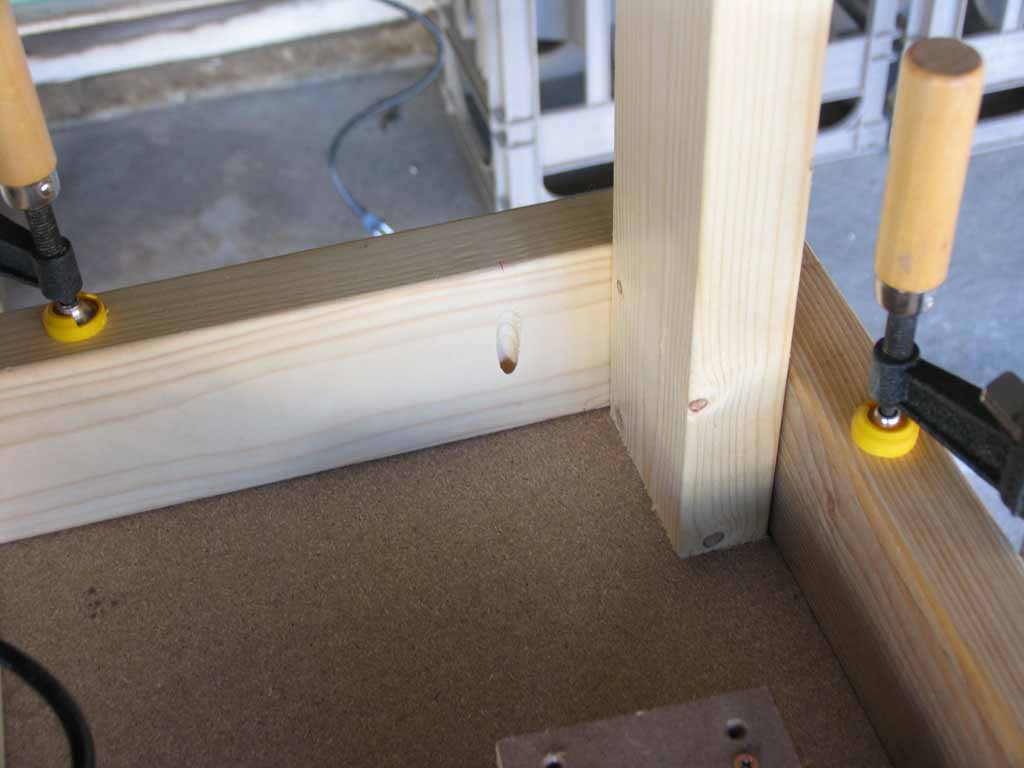

ポケットホールで天板を固定します。

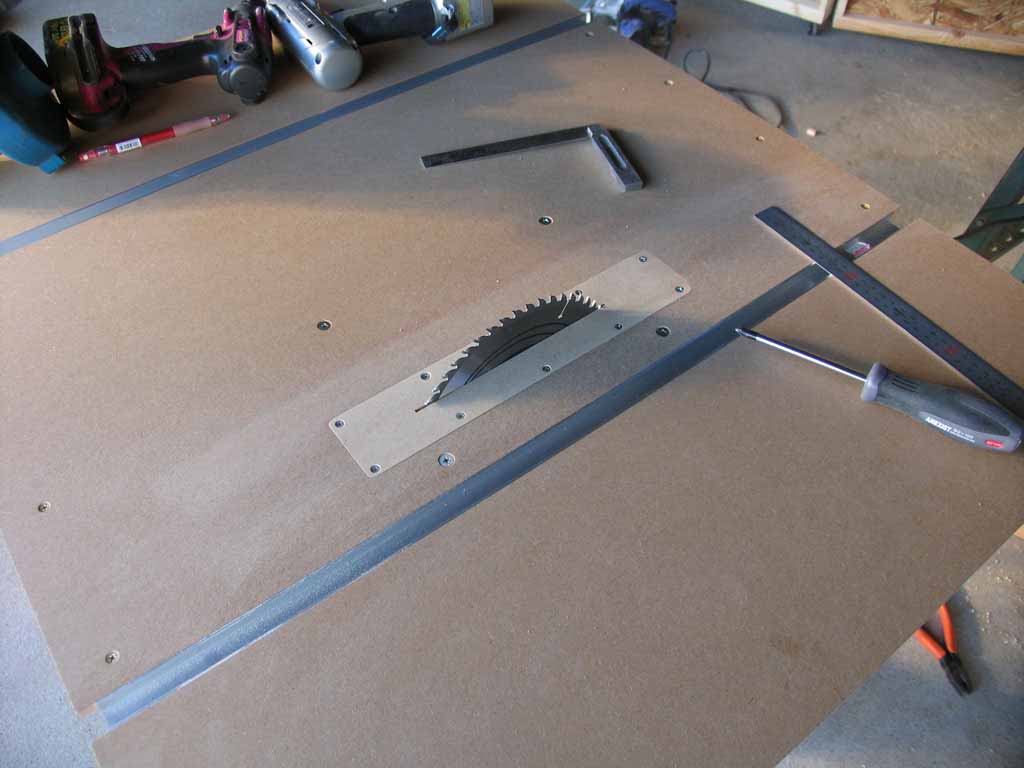

ノコ刃を出して

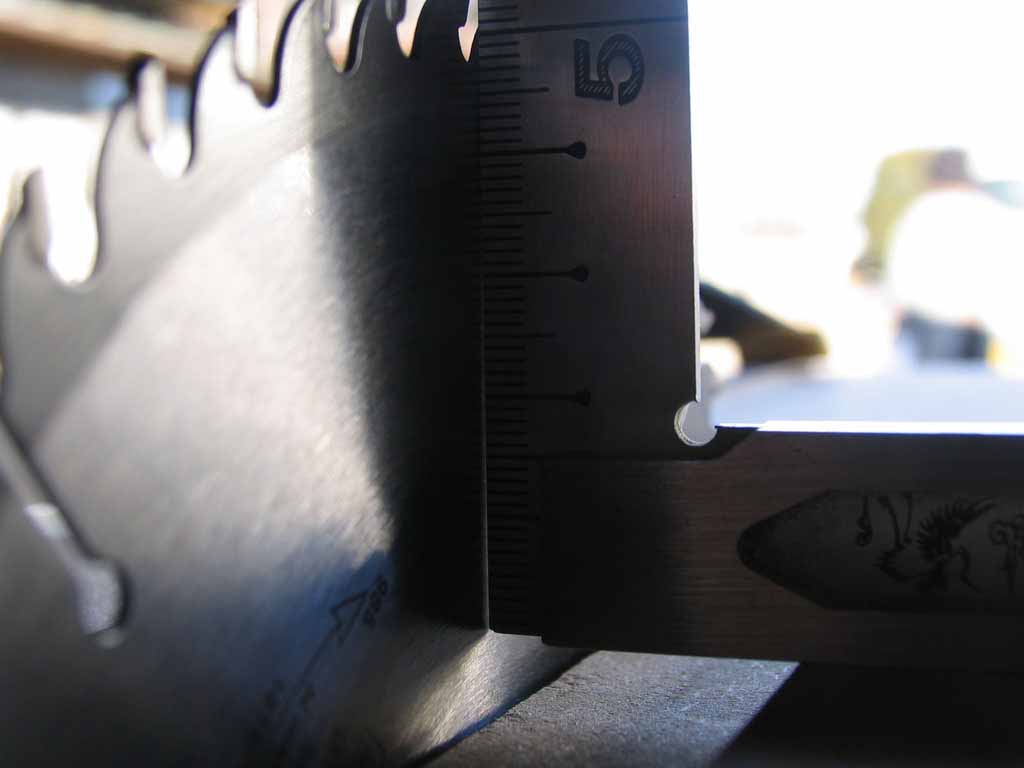

レールからの平行と、天板との直角を確認。写真はチョットすいてるように見えますが。いい感じにおさまっています。

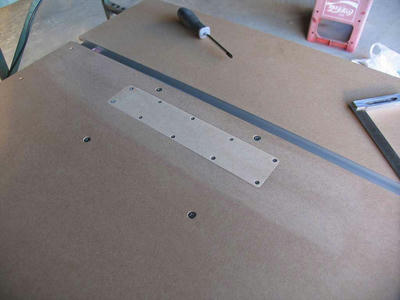

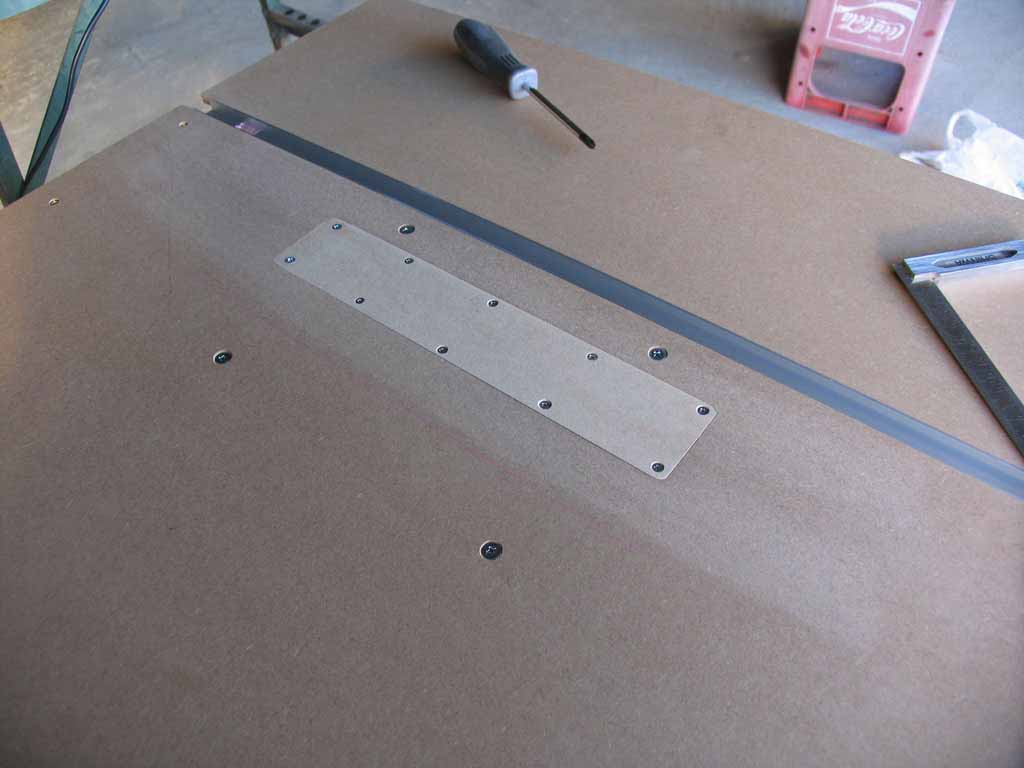

クリアランスプレートをつけて、

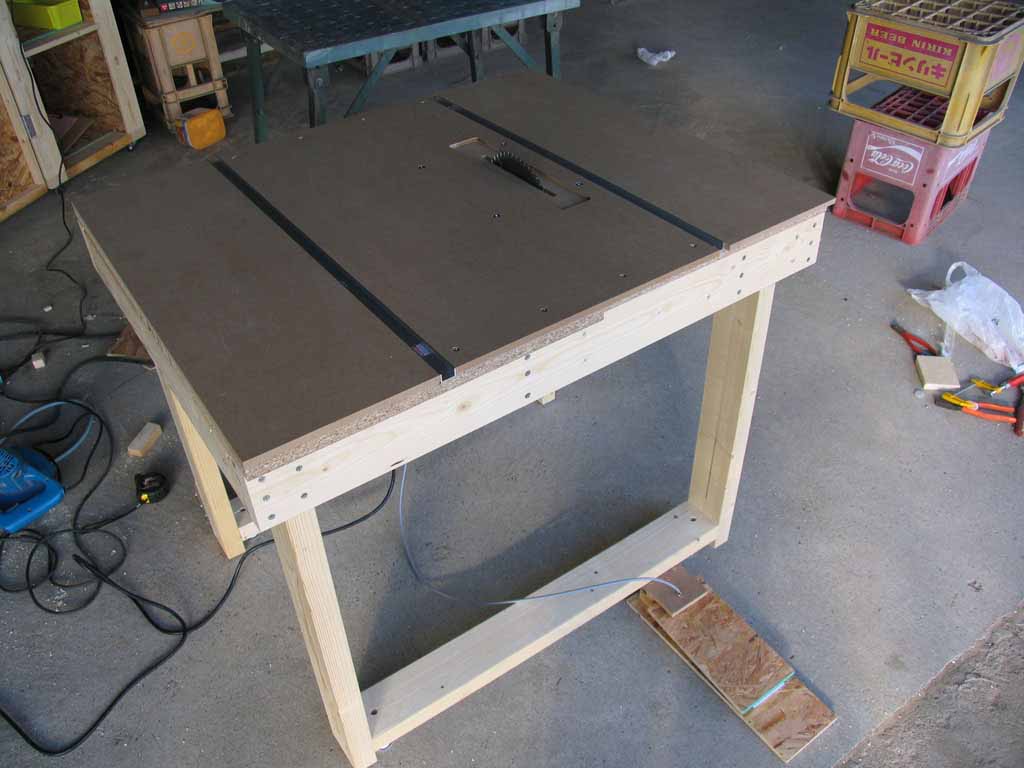

ノコ刃をそっと持ち上げました。


さらっとテストカットをしてみました。フェンスはまだできていないのでシステムバークランプで代用。まずまずのし上がりです。

明日は作業ができないので、続きは月曜日。次はクロスカットスレッドの作成です。
来週からは作品作りができそうです。
