ブックシェルフ製作記-2【アレンジド・ストレート】 |
こんばんは
予告通りブックシェルフの製作です。先週、板継ぎが終わったので、今週から加工に入ります。
今朝はすごい冷え込みようです。だんだんと日の出が早くなってきてるというのに、逆に冷え込みは厳しくなってきてますね。皆さんも風邪など引かないよう気をつけて下さいね。
まずは昨日会社で作ってきた(今回は上司に断ってます)側板カット用の原寸原稿を用意して
墨線に合わせて裏側に鉛筆でカサカサ.....カサッと痕を付けていきます。(2B以上推奨)
全体にカサカサしました。ちなみに作業台になっているのは、新築当初(10年前)に作ったテレビ台の天板。昨年テレビを買い替えた時にテレビボードも新しくしたため不要になったので、今は簡易作業台の天板として再利用してます。今にして思えば新しいテレビボードも自作すれば良かった.....(x_x)ゞ
裏返して(カサカサした方を下にして)
クランプで固定しました。テーブでもいいのですが、面倒だったので.....ヾ(;´▽`A``
表から墨線をなぞると
カサカサした部分の芯カスが木にうつります。SPFのように柔らかい材料の時はカサカサしなくても跡がつくので、それでもいいかも。紙と一緒に切ってもいいのですが、途中破れたり、挟まったりしていやなので、こんな方法でやってみました。
へなちょこジグソーでカット。切り口が垂直になってなくてガタガタ。
2枚目は気持ち外側で切って、使わないところで2枚をビス止め。目地払いビットで整えた後、段差等気になるところは金ヤスリをかけて、最後は60番のサンダーで仕上げました。チョット荒いですが、この後トリマーで木口処理をして仕上げます。
とここで、Splachu's Wood Workshopのニューフェイスを紹介。緑色がまぶしい”イヤーマフ君”です。
一緒に写っているのは愛用のゴーグルと安物マスク。今日は特に寒かったので、本来の役目以上に防寒に役立ってくれました。寒い寒いと思っていたら、雪まで降ってきました。気が滅入ってきたので、今日はやめようかと思っちゃうくらい........
で、やめたかどうか気になった方は...つづきへどうぞ (^_^) 今日のサブタイトルも明らかに......
予告通りブックシェルフの製作です。先週、板継ぎが終わったので、今週から加工に入ります。
今朝はすごい冷え込みようです。だんだんと日の出が早くなってきてるというのに、逆に冷え込みは厳しくなってきてますね。皆さんも風邪など引かないよう気をつけて下さいね。
まずは昨日会社で作ってきた(今回は上司に断ってます)側板カット用の原寸原稿を用意して
墨線に合わせて裏側に鉛筆でカサカサ.....カサッと痕を付けていきます。(2B以上推奨)
全体にカサカサしました。ちなみに作業台になっているのは、新築当初(10年前)に作ったテレビ台の天板。昨年テレビを買い替えた時にテレビボードも新しくしたため不要になったので、今は簡易作業台の天板として再利用してます。今にして思えば新しいテレビボードも自作すれば良かった.....(x_x)ゞ
裏返して(カサカサした方を下にして)
クランプで固定しました。テーブでもいいのですが、面倒だったので.....ヾ(;´▽`A``
表から墨線をなぞると
カサカサした部分の芯カスが木にうつります。SPFのように柔らかい材料の時はカサカサしなくても跡がつくので、それでもいいかも。紙と一緒に切ってもいいのですが、途中破れたり、挟まったりしていやなので、こんな方法でやってみました。
へなちょこジグソーでカット。切り口が垂直になってなくてガタガタ。
2枚目は気持ち外側で切って、使わないところで2枚をビス止め。目地払いビットで整えた後、段差等気になるところは金ヤスリをかけて、最後は60番のサンダーで仕上げました。チョット荒いですが、この後トリマーで木口処理をして仕上げます。
とここで、Splachu's Wood Workshopのニューフェイスを紹介。緑色がまぶしい”イヤーマフ君”です。
一緒に写っているのは愛用のゴーグルと安物マスク。今日は特に寒かったので、本来の役目以上に防寒に役立ってくれました。寒い寒いと思っていたら、雪まで降ってきました。気が滅入ってきたので、今日はやめようかと思っちゃうくらい........
で、やめたかどうか気になった方は...つづきへどうぞ (^_^) 今日のサブタイトルも明らかに......
イヤーマフを外すと耳がちぎれそうになるくらい痛いです。(x_x)ゞ
もちろんきっちりと本来の役目も果たしてくれてます。トリマーなどの気になる高周波があまり気にならなくなりました。付けっぱなしの状態から外すとチョットした雑音もうるさく感じます。
で、スプラはがんばりましたよ。相方からのホットミルクとナンカレードッグでスタミナを付けて。

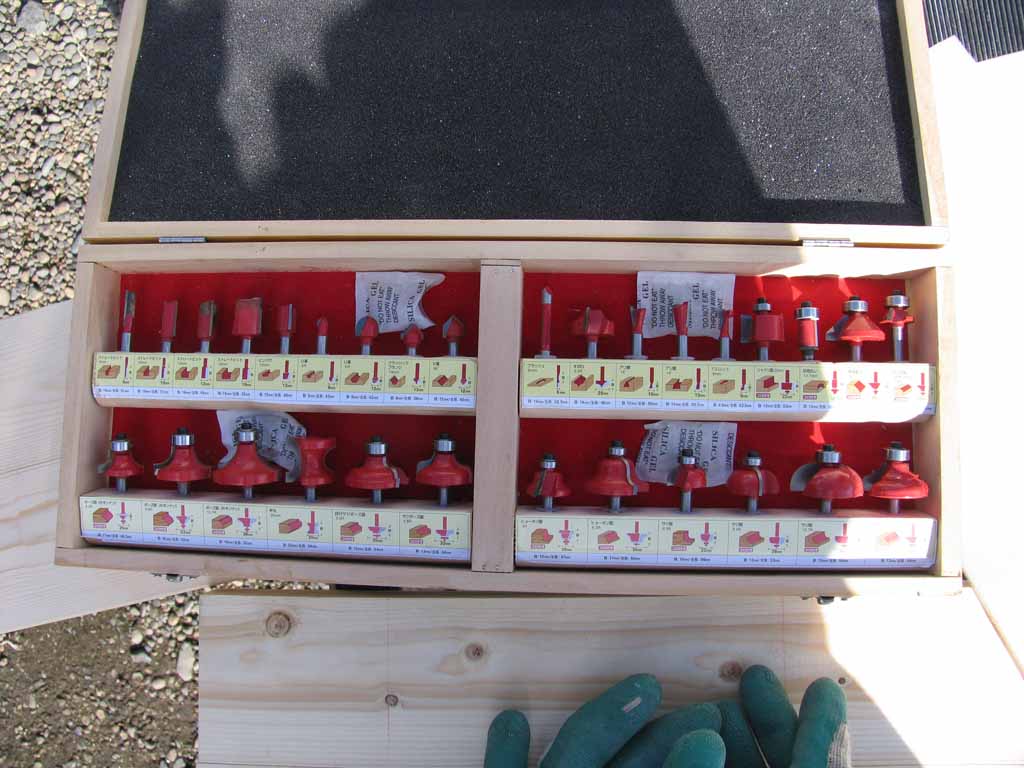

さて木口処理の加工をどうするか、オークションで安く手に入れたビットセットを見ながら考え中。
差し入れを持ってきてくれた相方に相談すると、
「あんまり使いそうもないのを試してみたら?」
と嬉しいお言葉。そして選んだのがこちら。

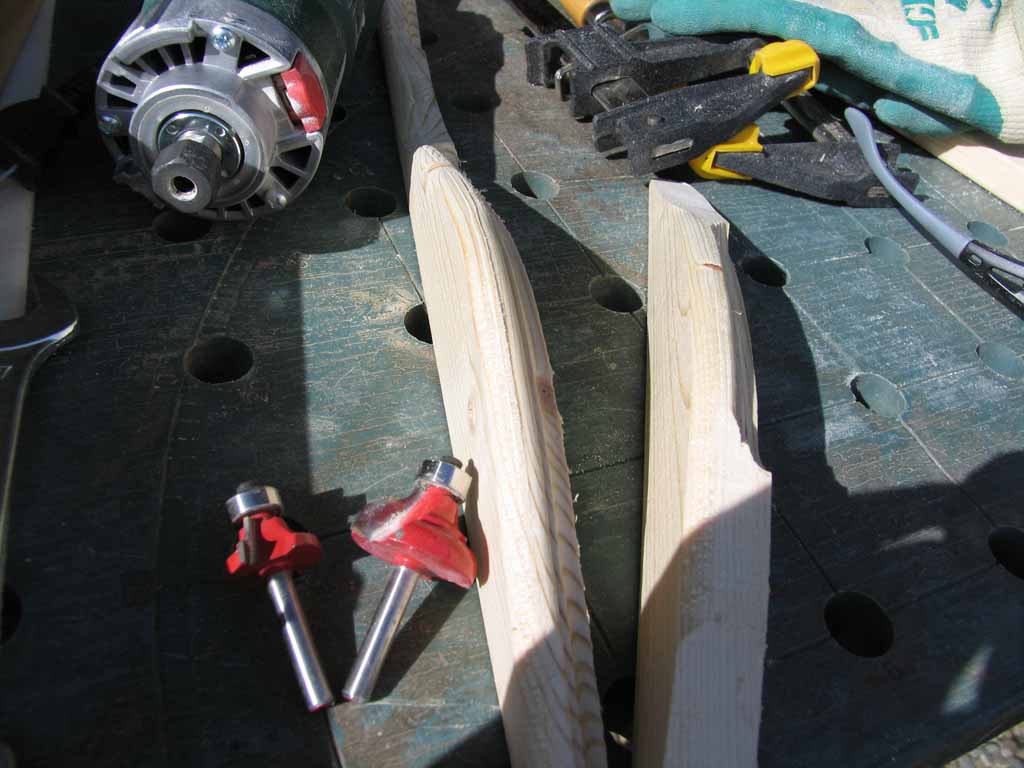

写真はちょっとボケちゃってますが、外側が “クラシックビット”。内側が “ボーズ面 6.3R” にします。
ビス止めしたままなので、外側だけ “クラシックビット”で加工。
頭の部分をクロスカットスレッドを利用して、テーブルソーで切りました。下側は後から現物合わせでカットします。

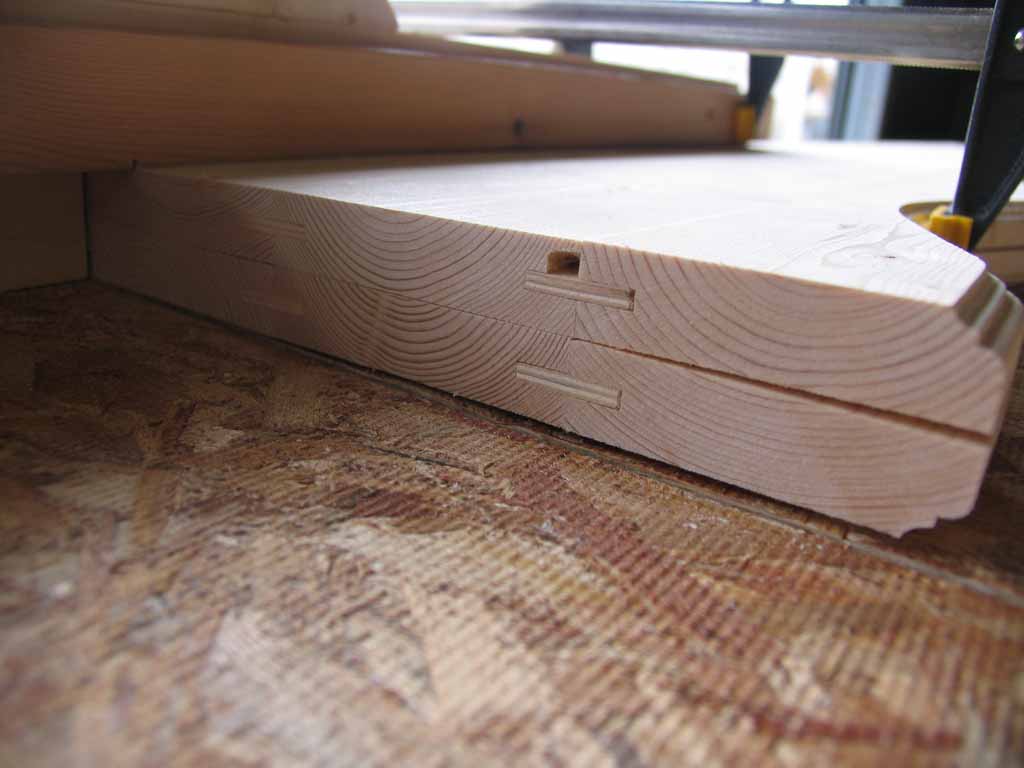

あら、ビスケットが見えちゃった。Σ(゚Д゚;)
型紙の位置合わせの時にビスケットの存在をすっかり忘れてました。(; ゚×゚;)

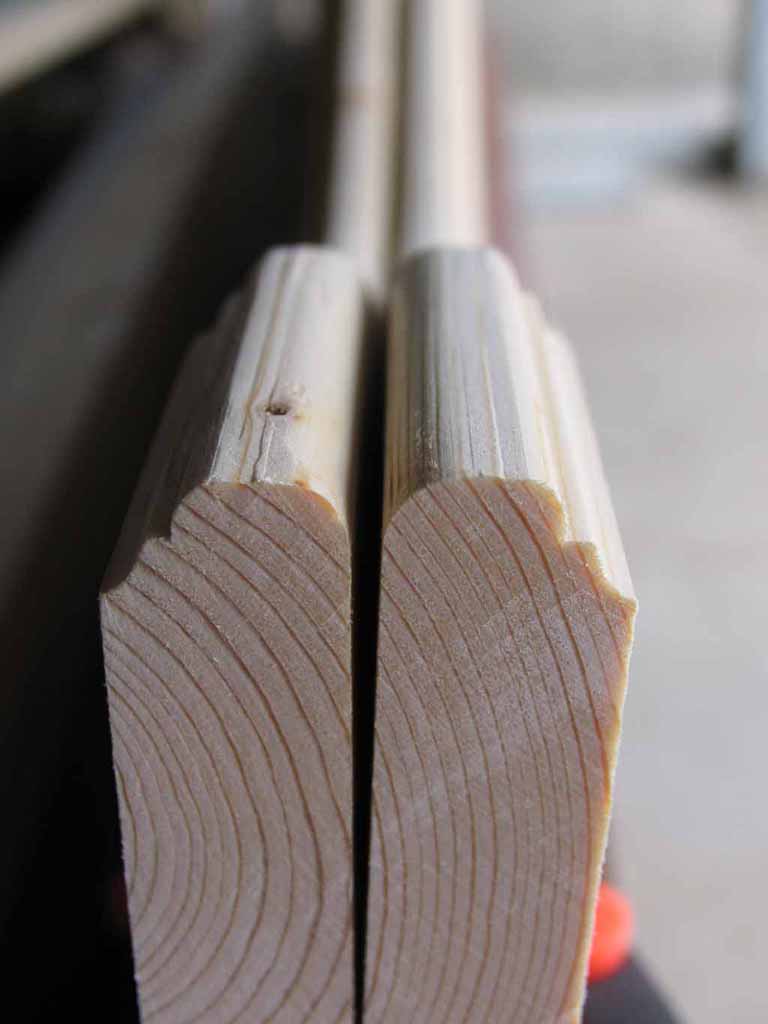

ビスを外して、内側を “ボーズ面ビット” で面取り。

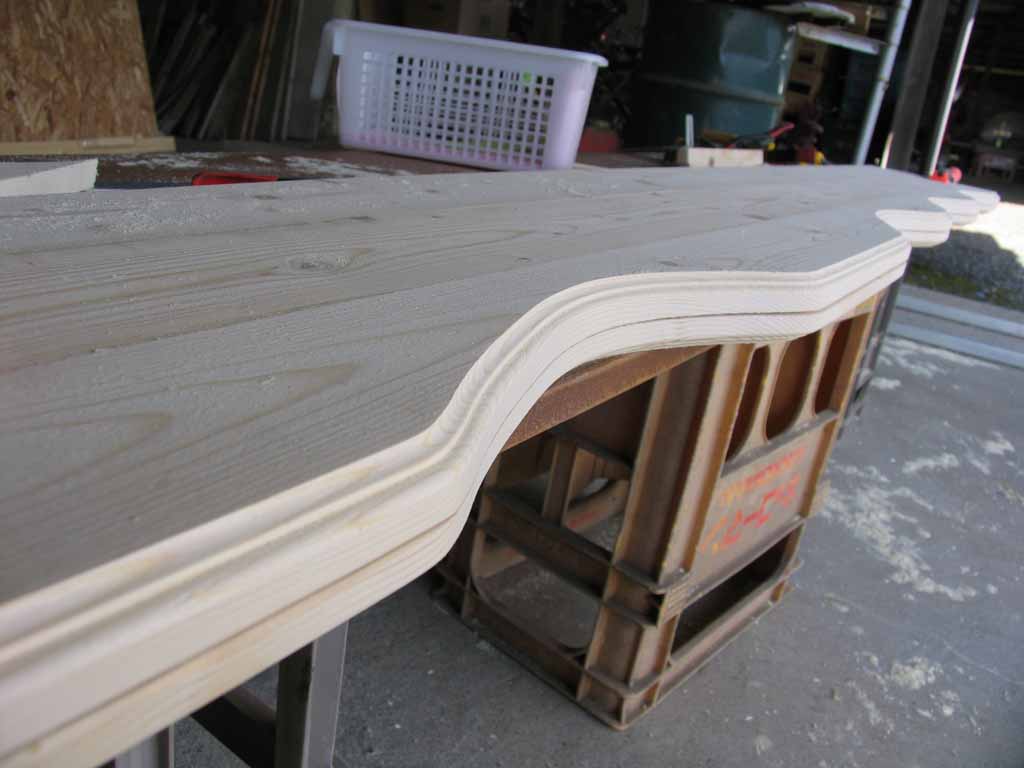

若干の目違いがありますが、塗装前にサンディングで仕上げるのでこのまま。
さて、側板の加工が終わったところで、いよいよ組み手の加工です。悩んでいても始まらないので、とりあえずサンプルを作成。

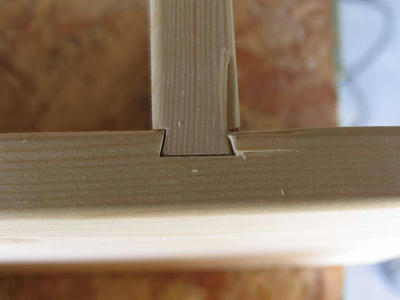

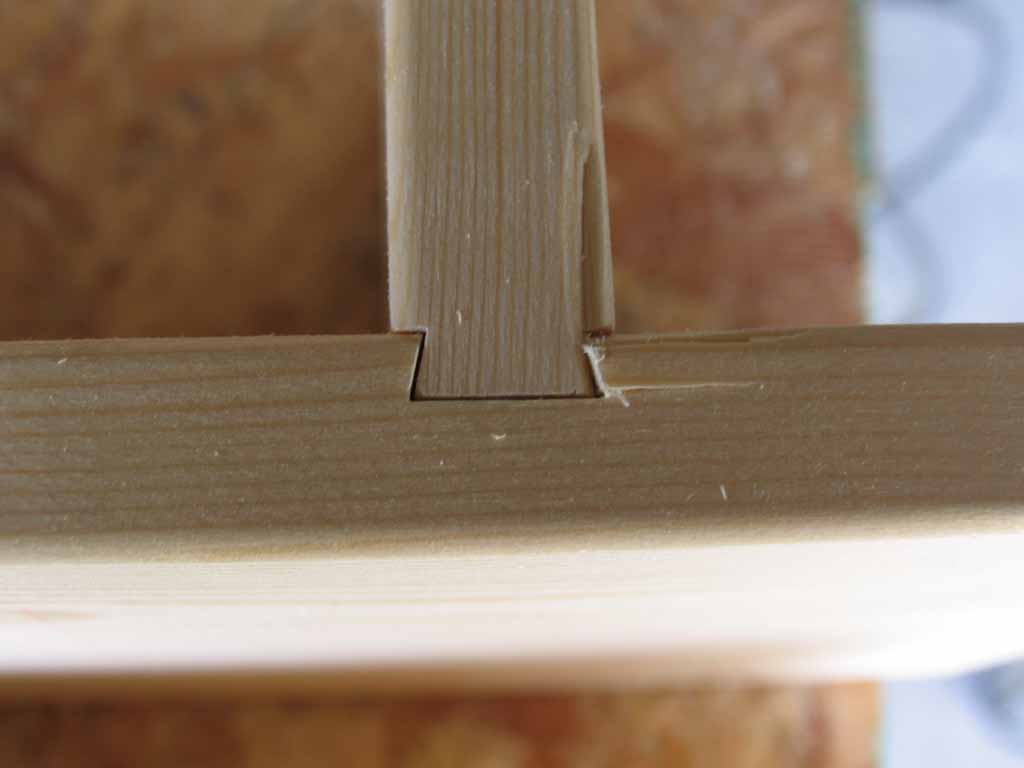

一発でいい感じの物ができました。(_≧Д≦)ノ彡☆
ただし、雌溝はさほど問題がありませんでしたが、雄型はトリマーを横にして加工するため通常のストレートジグでは安定せず、場所によってガタガタなので雄型カット用の治具を作ります。

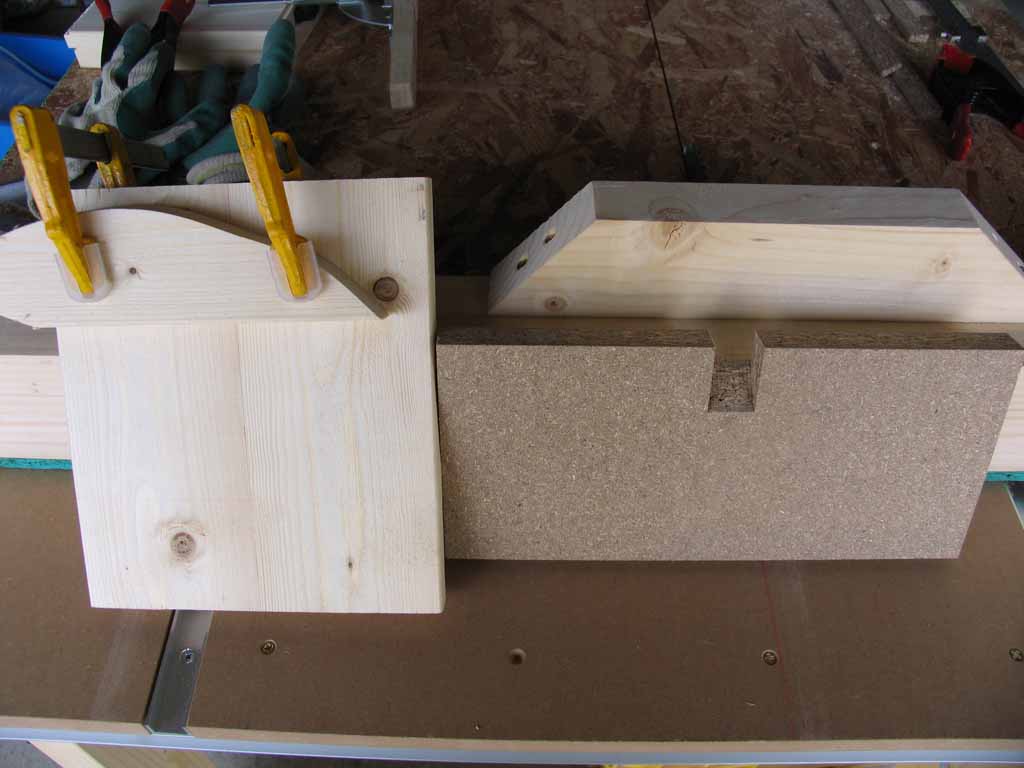

端材のパーティクルボードをテーブルソーで加工して切れ込みを入れました。左に一緒に写っているのは一応治具です。パーティクルボードは、テーブルソーを作った時に、丸鋸のベースプレート部分をくり抜いたヤツが転がっていたので再利用。エコでしょ?(^_^;
この治具を利用してクロスカットスレッドを押すと、クランプで付いている端材がテーブルソーの天板にぶつかりスレッドが止まり、同じ位置まで切れ込みが入ります。刃の厚み分ずつ横にずらしながら切れ込みを入れました。

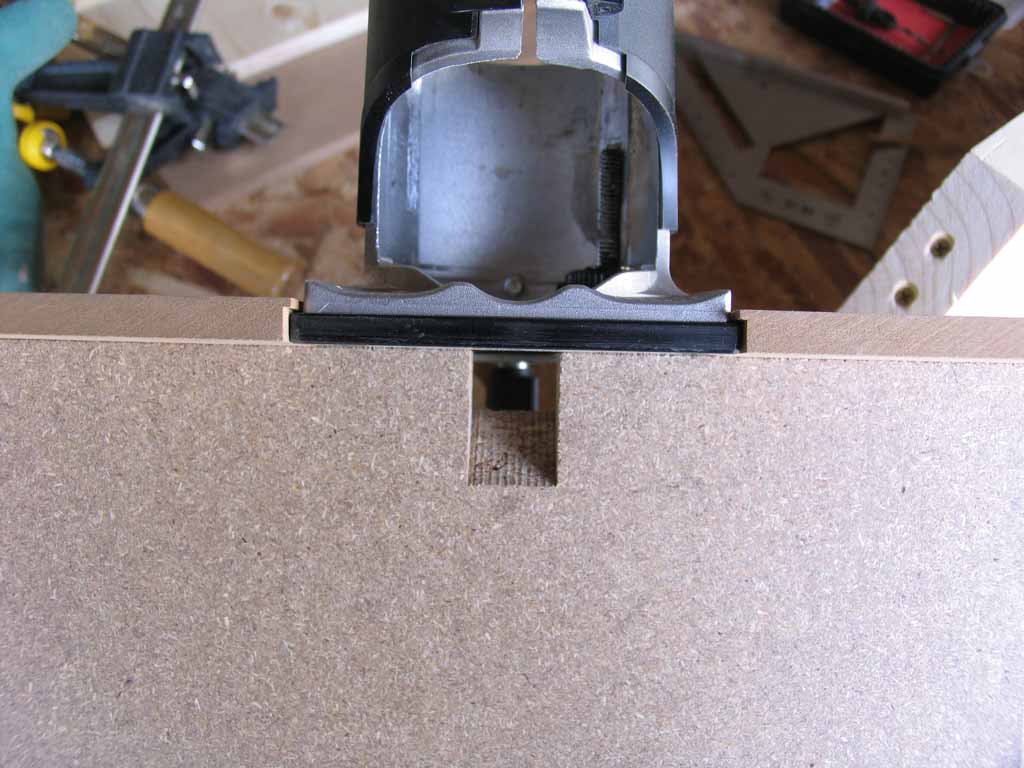

取り付けたのがこちら。そう、これが名付けて【アレンジド・ストレート】(今日の御題)
ようは、ストレートカットジグのアレンジバージョンです。ベースプレートを延長するようにMDFの9mmをパーティクルボードへ直角にビス止めしました。

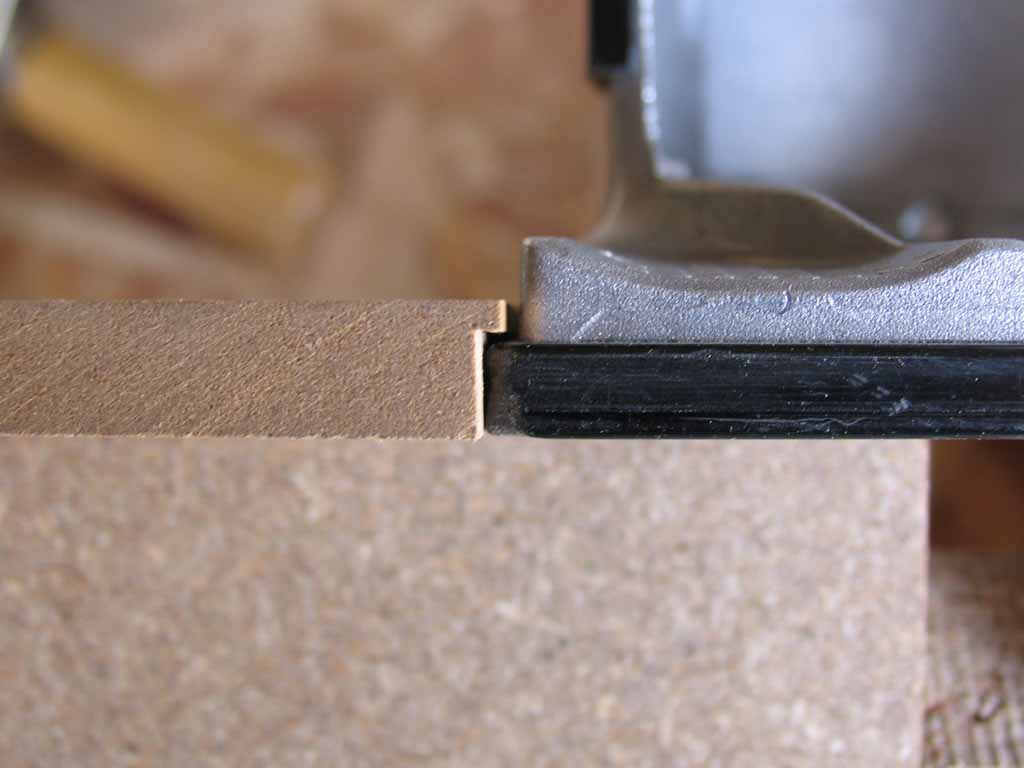

MDFはテーブルソーで、切れ込みを入れて、トリマーのサブベースを押さえるようにしています。ストレートジグの金物だけだとトリマー本体の重みに負けて直角が狂ってしまいますが、MDFがサブベースを押さえてくれるので直角もずれません。

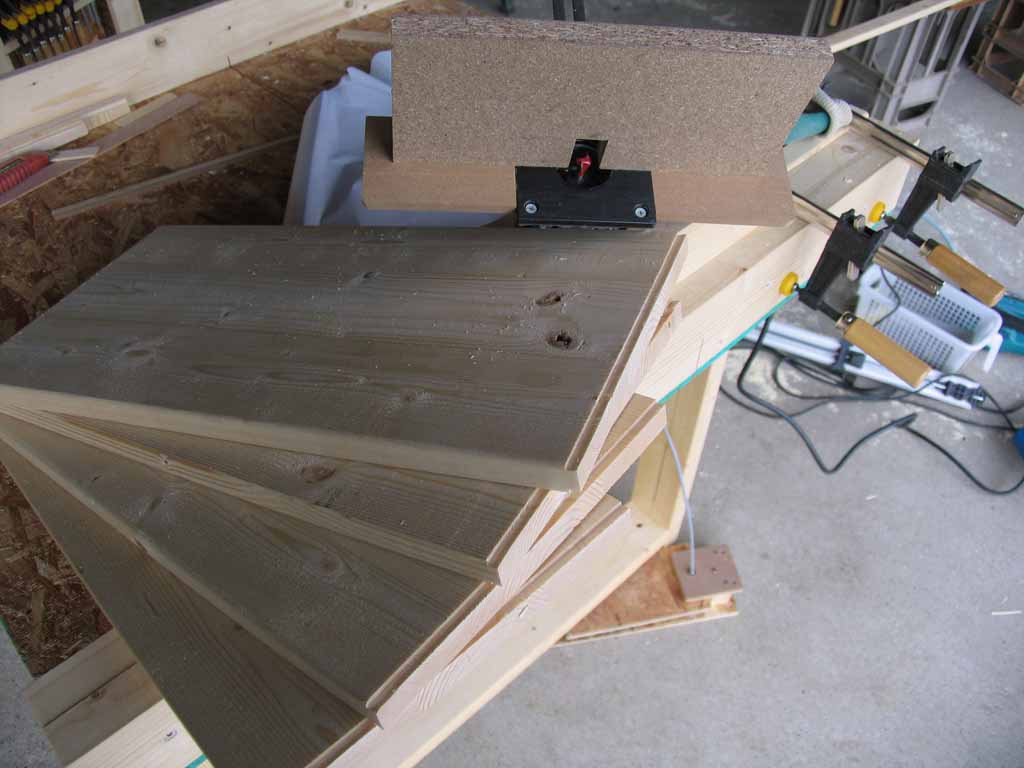

こんな風にして使います。横使いの時は奥から手前にスライド移動。
写真はカメラを持っているので、左手のみですが(これでも本体はほとんどグラつきません)、実際には右手でトリマーを持って加工します。
【アレンジド・ストレート】のおかげで安定して、無事すべての雄型が加工完了。
【アレンジド・ストレート】唯一の難点は、サブベースを押さえる爪が邪魔してすんなり外せないところ。奥行き調整用のねじを緩めないと脱着できません。セッティングが変わってしまうので、手順をしっかり考えて使用しないといけません。
しかしながら、通常のストレートジグと違い、幅広のベースで安定感は抜群。サブベースも延長されてしかも直角も保持と、スプラが作った割にはなかなかのできだと思います。トリマーを立てて使ってもパーティクルボードの重みのおかげもあってかなり安定してくれます。利用頻度が高くなりそうなジグです。
明日は、作業時間が取れるかわからないのですが、できれば雌溝の加工と塗装をやっていきたいと思います。
