2012/02/26
21:17
スパイスラック製作-1

こんばんは♪

今日は朝から1日木工してました。
8時近くまで作業していた自分も悪いのですが、
相方の機嫌が悪い.......(´ヘ`;)
やらなきゃやらないで、
「いつになったらできるの?」
とか、先日みたいな嫌みを言うし.......
もう、どうしたらいいのやら.....(TOT)

程々でやめておけって言うのはわかってるのでやめてねσ(^_^;)




今日は、久しぶりの作業なので、リハビリがてら前から作ろうと思っていたスパイスラックを作ってみたいと思います。

予定では今日1日で塗装まで行く予定でしたが........

これは仮組みしたもの

製作過程は続きを見てね。





お寄りになった記念に是非一言!


古いエントリーへも遠慮なく書き込みしてって下さいね。



ランキング参加中

▼ 励みになります! よろしければポチッと一押しお願いします。▼



にほんブログ村 ハンドメイドブログ 木工へ  にほんブログ村 住まいブログ DIYへ

にほんブログ村











---8<------------ここから続き------------>8---


今日の目標は、「なるべく多くの工具を使うこと」
まぁ、リハビリなので、機械の調子も見たいってことでσ(^_^;)

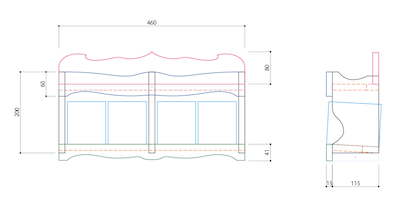

昨日急に思い立って最初は行き当たりばったりの現物合わせで作ろうかとも思いましたが、一応簡単な図面を描きました。

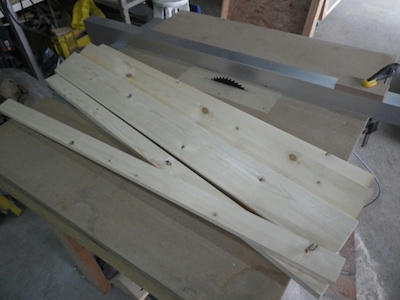

まずは1x4 6ft材2本を半分の長さにしてから、1本を半割りに

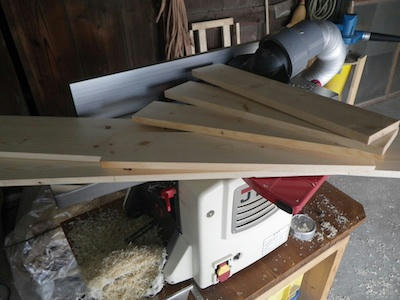

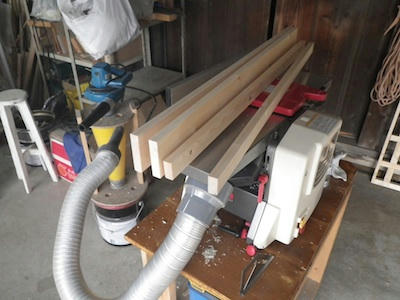

続いて手押しカンナで接合面を切削

マーカーと図面を見ながらビスケットがこんにちは!ってしないようにレイアウト

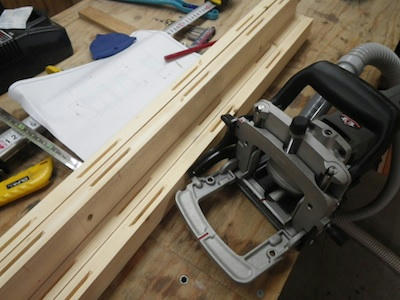

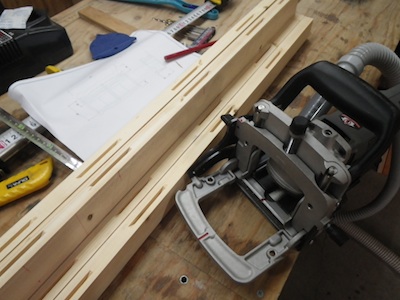

ビスケットジョインターで加工

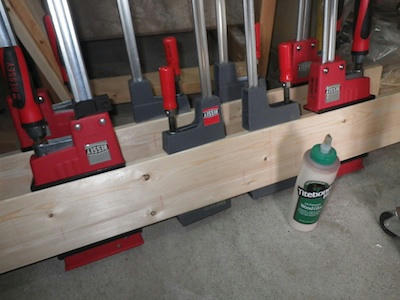

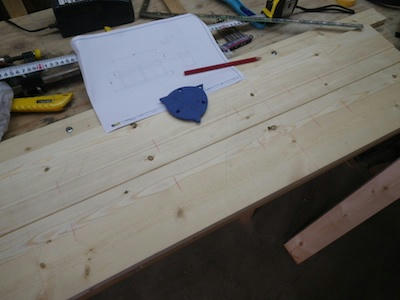

板継ぎです。

今回は台所で使うものなので、耐水性の高いタイトボンド3を使ってみました。

乾き待ちの間にテンプレートを作成します。

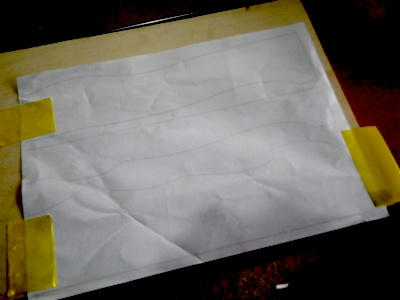

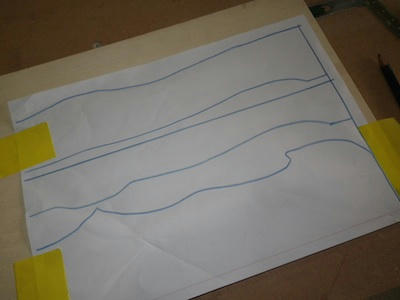

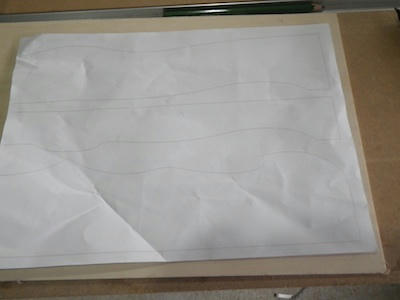

図面を原寸に拡大した原稿

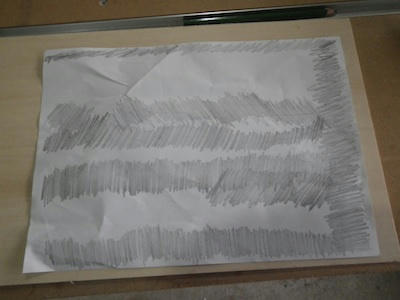

線のあるところの裏側に2Bのエンビツでガサガサします。

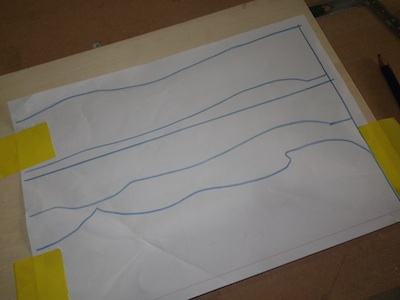

裏返して材料に貼って

線をなぞります。

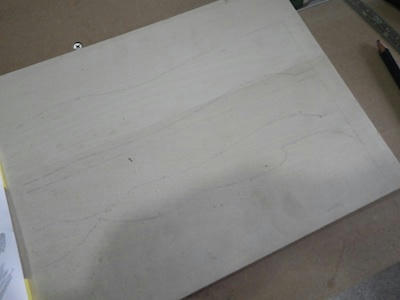

そうすると......

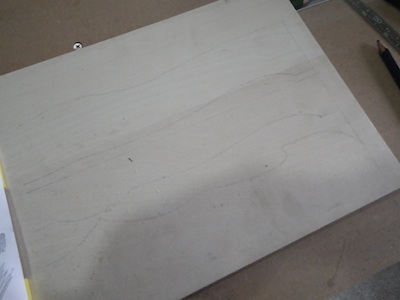

薄くて見えづらいかもしれませんが、ガサガサしたエンビツの芯でうっすらとなぞったあとが写りました。

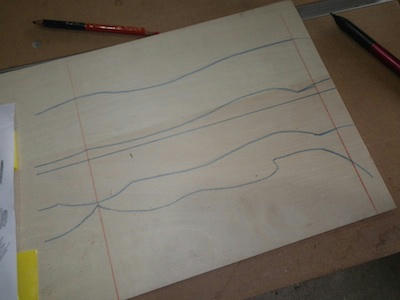

見やすくするのにもう一度軽くなぞります。

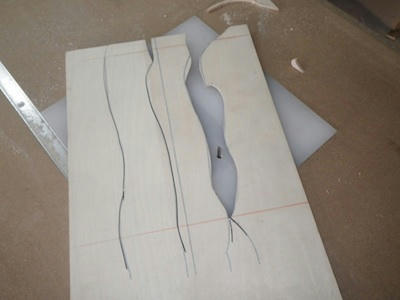

トリマーテーブルに、ジグソープレートをセットしてカット

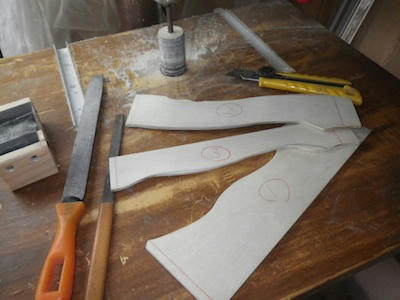

ドラムサンダー、金属ヤスリ、紙やすりを使って形を整えました。

板継ぎした材料と、1x4をカットしたものを自動カンナで15mmに

物が小さいものなので、19mmのままでは厚すぎると思い4mm削りました。

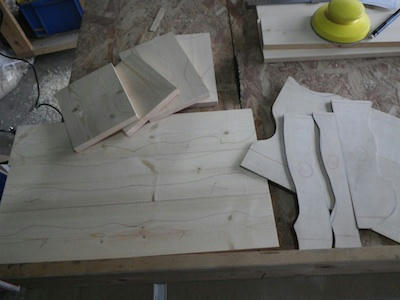

先ほど作ったテンプレートを利用して、材料に欄書き

ジグソープレートが思ったより使いづらかったので手持ちのジグソーで墨線の2mm外側でカット

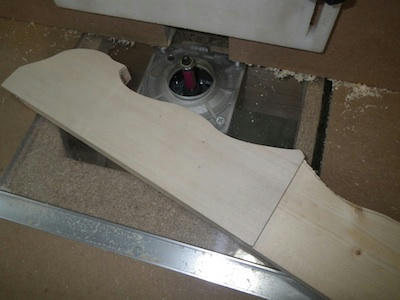

テンプレートを両面テープで貼って、トリマーテーブルにテンプレートビットをセットしてカット。

なるべく左右対称にしたいので、テンプレートは片側半分だけ作って、半分ずつ削っていきます。

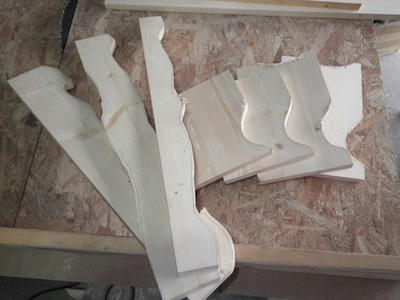

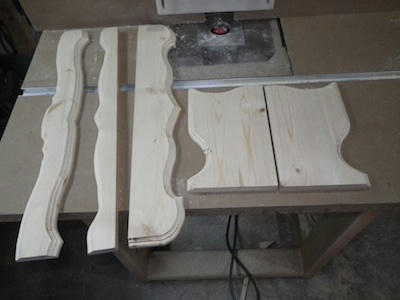

すべての材料の型取りが終わりました。

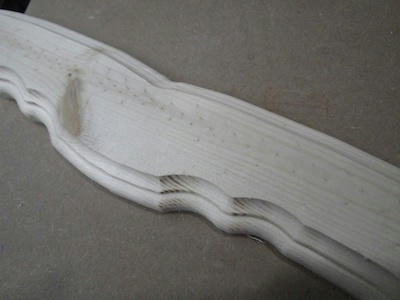

大好きなクラシックビット(ロマンオージー?)を使って面取り。

なんかゴージャスでしょ(≧∇≦)b OK

辺りも暗くなってきたので焦って作業したため途中の写真がありませんが、現物あわせしながら仕上り寸法にカットして、組み立てようのビスケット加工をして、仮組みしたのが最初の写真です。

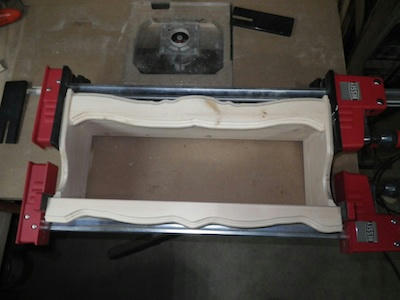

そして、タイトボンド3を使って組み立て。

ただいまクランプ中です。

予定では6時ごろには塗装が終わってる予定だったのですが……

久しぶりと言うこともあって、段取りが悪くだいぶ余分に時間がかかってしまいました。σ(^_^;)

反省としては、「図面はちゃんと描かないとダメ」
適当な図面で見切り発射したら、板の取り合いやら訳がわからなくなり、手直しした分時間もかかり、仕上りも微妙に......(TOT)
