| 2010/12/18 19:59 |
トリマーテーブル その1【天板製作】 |
今日は朝から木工できると思うと、７時前に目が覚めてしまいました ♪v(*'-^*)＾☆
なんとかインサートプレートまではできました。
クロスカットスレッドのレールガイドが折れてしまったり、先日作ったマイターゲージの調整＆試し切りをしていたので、（別のエントリーでご紹介しますね。）実際に作り始めたのは10時過ぎになってしまい、午後は学校があるためあまり作業は進みませんでした。
今日の作業内容は続きでお読みください。
コメント/トラックバック大歓迎です。(^ﾛ^)~~♪
お寄りになった記念に是非一言！
古いエントリーへも遠慮なく書き込みしてって下さいね。
ランキング参加中
▼ 励みになります！ よろしければポチッと一押し。▼

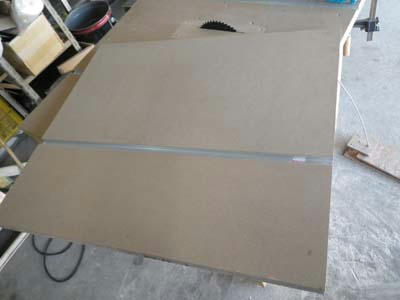

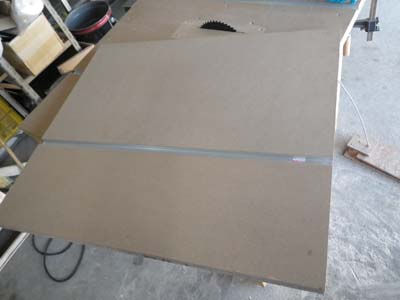

まずは大きすぎる天板を予定サイズにカットします。

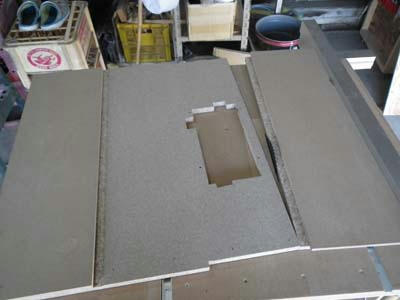

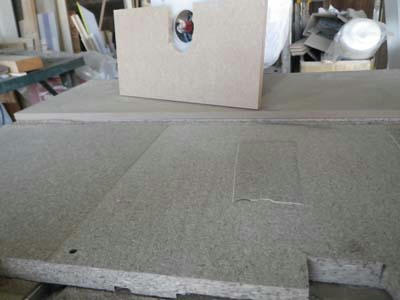

張り合わせるMDFをのせてみました。
これが出来上がりのサイズの予定です。

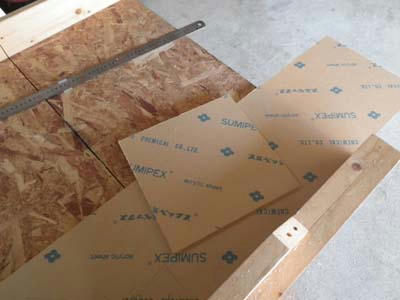

インサートプレートとして使用するアクリル板をカット。

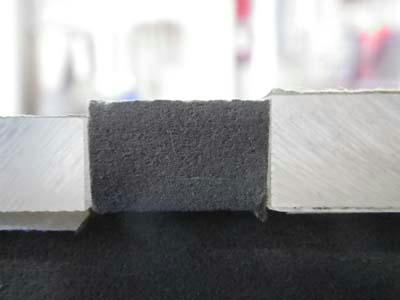

写真右側がインサートプレートプレート用のアクリルで、真ん中が天板の面材になるMDF
0.5〜1mm程度の厚みの違いがあります。

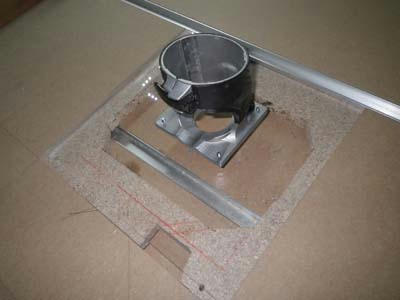

ベースになるパーティクルボードのインサートプレートが収まる部分をトリマーで彫り込みました。

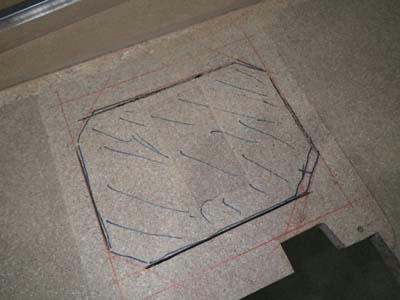

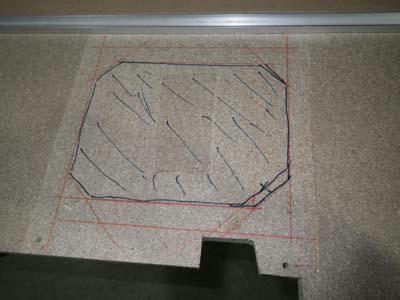

トリマーが収まる部分を切り抜くためにケガキをして。

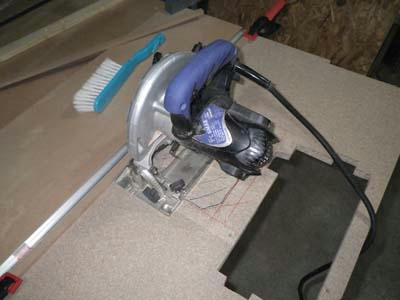

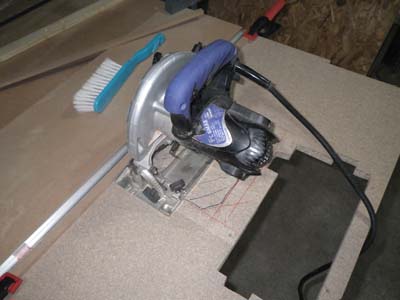

久々に丸ノコを登場 ♪v(*'-^*)＾☆
切り込みを入れました。

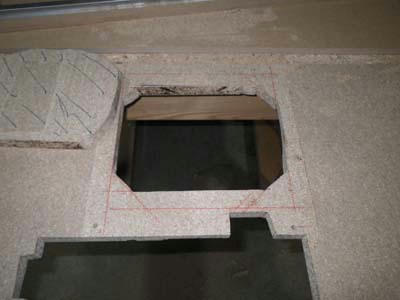

後はジグソーを使って切り取り出来上がり。
ボッシュのジグソーはパワーがあるので、18mmのパーティクルボードもサクサク切れます。

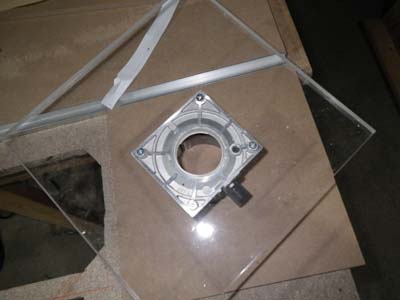

続いてインサートプレートの加工です。

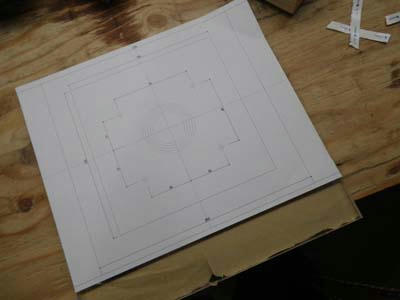

プリントアウトした型紙を貼付けて、トリマーベース取り付けようの穴をあけます。

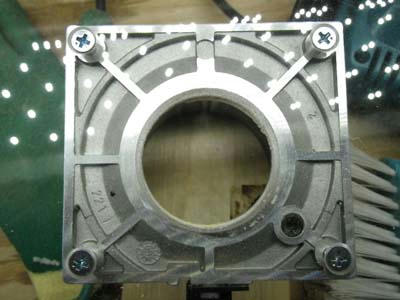

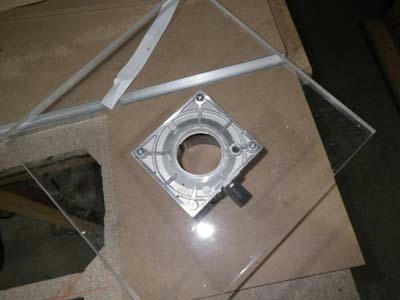

途中の写真が無く（撮り忘れ）いきなり完成です。
本当は段欠き加工などにして、クリアランスプレートを入れたいところですが.....
それぞれの加工方法が思いつかずアルミベースと同じ径の穴をあけました。

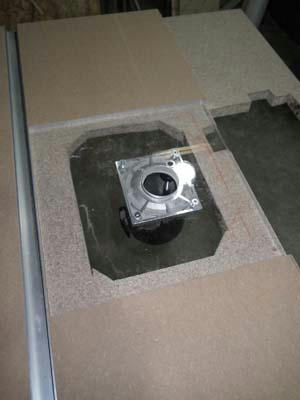

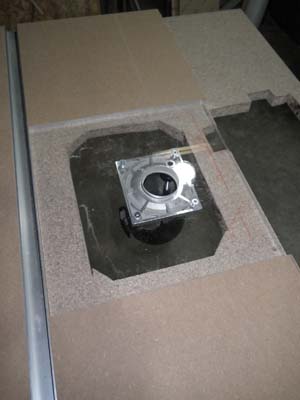

こんな感じに収まります。
明日は夕方からしか作業ができないので、完成は難しいかなぁ.......
コメント/トラックバック大歓迎です。(^ﾛ^)~~♪
お寄りになった記念に是非一言！
古いエントリーへも遠慮なく書き込みしてって下さいね。
ランキング参加中
▼ 励みになります！ よろしければポチッと一押し。▼
[0回]
Re:トリマーテーブル その1【天板製作】
2011年11月17日木
板をU字に切り抜いて、そこにルーター
鉄板に固定した物を、上から
大半は鉄板で、掘り込み等の箇所少なくて、工夫しました。
安価なルーターを利用して、螺子で高さ移動可能にして。刃先高さ可能にしました。－－－
もしかしてリフターを自作されていると言うことでしょうか？
文章だけでは分かりづらいので､是非Blogか、HPのURLを書き込んでいってください。
参考にさせていただきます。
by Splachu
Re:トリマーテーブル その1【天板製作】
2011年11月19日土
簡易リフーター様な感じかな、
M6ピッチ1mmなので半分位回すと
0.5mm位低い高いと言う感で今しています。デジタルノギスで将来固定して、
低い不便でも覗き込む位は。
一定にして余り動かしません。
仕上げ専用にして、何回か簡易に削るのは手の持つタイプの小型でしています。－－－－
Re:トリマーテーブル その1【天板製作】
2011年11月19日土
テーブルルーターは何故製作したかは、床板の合いじゃくりをしました。
昔風大工様な簡易な合いじゃくりですが、結構楽しかったです。
ーーーーーーーー
Re:トリマーテーブル その1【天板製作】
2011年11月19日土
テーブルルーターもフェンスは1Mです。移動900mm弱です、
切断して大体は若干短いですが。
ーーーーーー
Re:トリマーテーブル その1【天板製作】
2011年11月19日土
今、途中構想は手持ちの小型トリマーのストレートガイドにデジタルノギスと
M6P1螺子で移動できるハンドル
兼用と、コンベックスの溝彫り用
の細かい調整が出来る物を。
ーーーーーーーーーーーー
文章から察するに、ルーターテーブルのフェンスも長さ移動量共に大きく、微動装置のようなものも付いているのでしょうか？
スプラのトリマーテーブルのフェンスはクランプで固定しているので､位置合わせはかなり適当です。平行移動すらできないようなものなので…ヾ(;´▽｀A``
by Splachu
Re:トリマーテーブル その1【天板製作】
2011年11月20日日
ルーターテーブルも自作して、
フェンスは30mm厚さ90mm
杉板しかし、摩擦面には、アルミ板
6mm厚さ30mmがビス止めして対処。
両サイドには40mmの貫通溝に
その溝に沿って移動して、位置決めは
両サイドに有る半移動式コンベックス溝にコンベックス。－－－－
1mm単位移動です。
ーーーーーーーー
Re:トリマーテーブル その1【天板製作】
2011年11月20日日
上から鉄板、18mm厚さシナランバー
二枚にその下はまだ製作していません。仮置きに折りたたみ式作業台に載せています。
両サイドには40mm角材構成レール。
少し前は42mm角材使用で混乱していますが。40mm 角材の方が安価だったので。－－－－－－－基本40mm 角材三本組の中央空間にしてレールにしています。－－
そこが味噌。
Re:トリマーテーブル その1【天板製作】
2011年11月20日日
一台目のテーブルソーの木部が水分で膨らんでカチカチに動かない現象が有ったので。透明ラッカ塗装をスプレーしてます。削っても切ってもスプレーです。角材を有る程度環境になじませてから。面取りして。その時から透明スプレーです。スプレーは48本単位で購買します。二回目ですから透明で見えないところに費用高価です。
ーーーーーーーーー
Re:トリマーテーブル その1【天板製作】
2011年11月20日日
クランプも良い物は持っていませんよ、
150mmが6-8本位しか。
Re:トリマーテーブル その1【天板製作】
2011年11月20日日
透明アクリル板の様な、その部分のみが巨大になった感じです。
ーーーーーーーー
Re:トリマーテーブル その1【天板製作】
2011年11月21日月
ルーターテーブルは作動していないので、フェンスを出して、刃先を出さない位置にして、もう1つ以前使用の物を
設置できるように、T字止めを一組
製作してフェンスでサンドイッチして万力様。広いから私用していない時は作業台にしています。
