こんばんは♪

世間は全国的にクリスマスですが、スプラは久しぶりの丸１日木工デーでした。
今週は学校も休みなので、土曜日に１日作業したのは本当に久しぶり。



今朝も７時前に起きて、朝から作業を始めました。

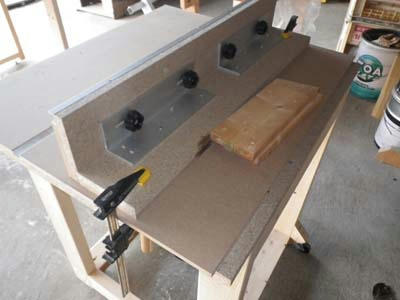

トリマーテーブルが思っていた以上にいい感じに出来上がりました。


だいぶそれっぽくし上がってるでしょ？

作業内容は続きでどうぞ。

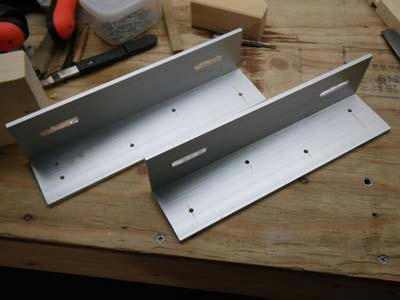

まずは昨日の続きで、アルミアングルの加工から。

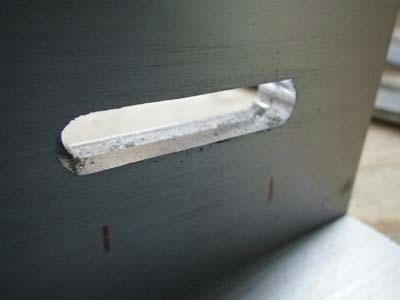

まぁ、満足いくレベルに仕上がったかな。手作業の割には上出来？

約30mmの馬鹿（長）穴が２つづつあけました。

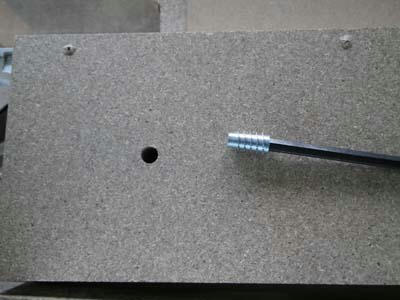

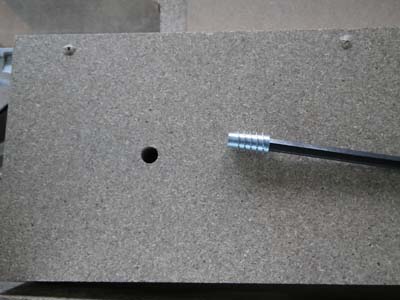

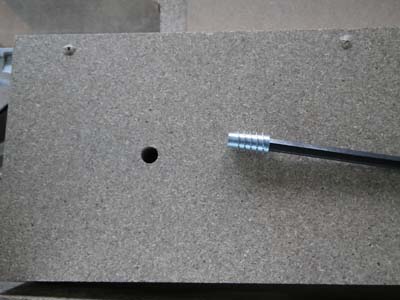

フェンスの裏面に9mmの下穴をあけて6mmの鬼目ナットを仕込みます。

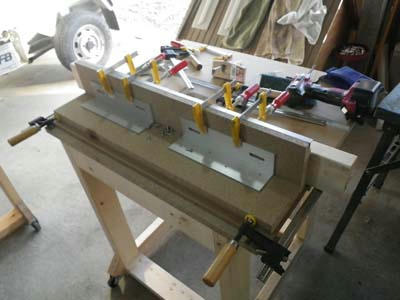

続いて位置がずれないようにクランプでがっちりと固定して

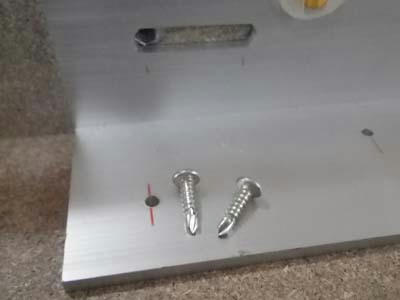

4x19mmのセルフタッピングビスでアングルをベース側に固定します。

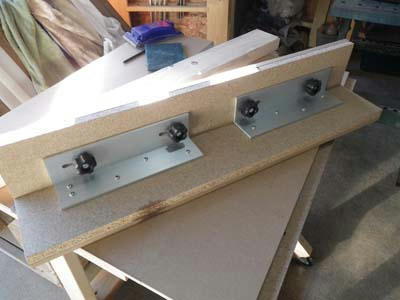

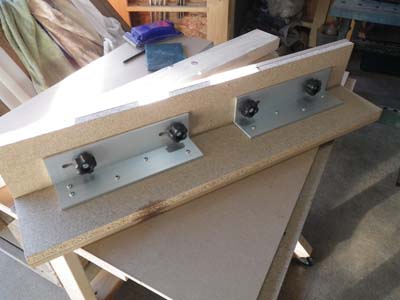

6mmのノブボルトでフェイスを固定してフェンスの完成でぇ〜す(^ﾛ^)~~♪
片側30mmスライドするので、フェイスは60mm開きます。
スプラ所有のビットの最大径が、38mmなのでだいぶ余裕があります。ルーターでも買わない限り足りないことは無いでしょう。(-_^;)

鬼目ナットの下穴は貫通させていないので、フェンスの表側は真っ平らです。
スライドフェイスとアングルの間に物を挟めば左右の面に段を付けることもできるのでカンナ的な使い方もできるんですよ。


意外とあっさりフェンスが出来上がってしまったので、安全装備を作っていきます。

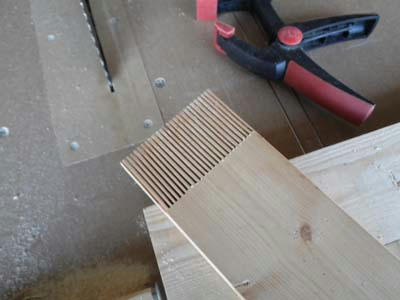

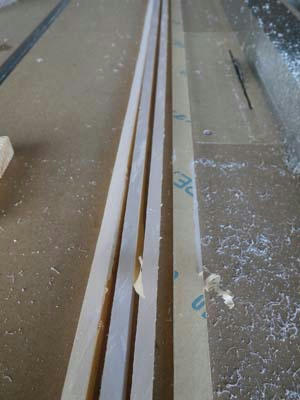

テーブルソーで１x４の端材を写真のように切りました。
何を作ってるかもうわかっちゃいますよね。

ピッチをそろえる仕掛けに30分も悩んだ割には作りはチャッチイです。

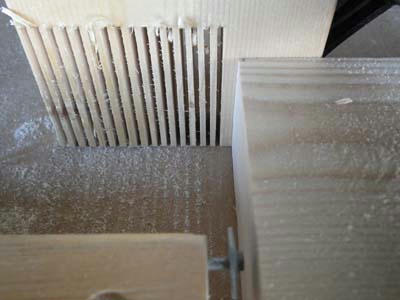

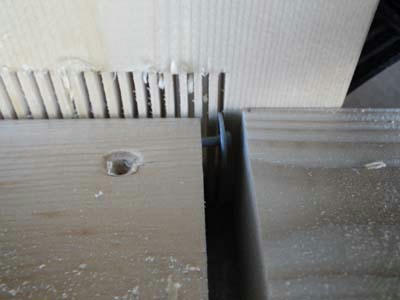

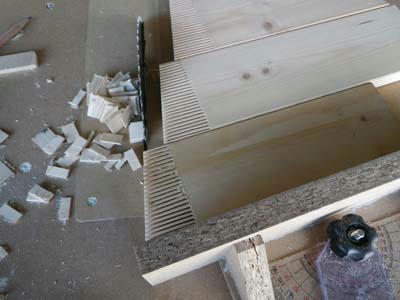

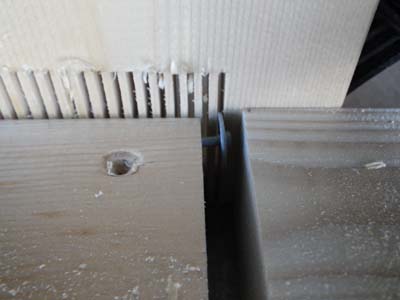

左側の端材にくぎを打ってテーブルにクランプで固定。波トタン用の釘の傘に引っ掛けて順番にカットしていく仕組みです。

右側のクロスカットフェンスで材料押してカットします。

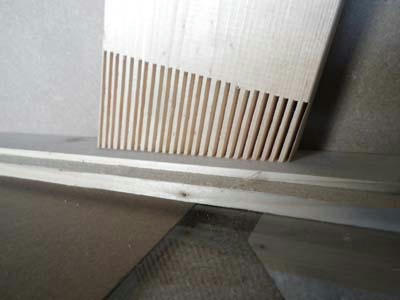

３本作って15度の角度にカットしました。
角度がちょっと足りないかなぁ......でも、これ以上角度を付けると短い方がほとんどなくなってしまいます。

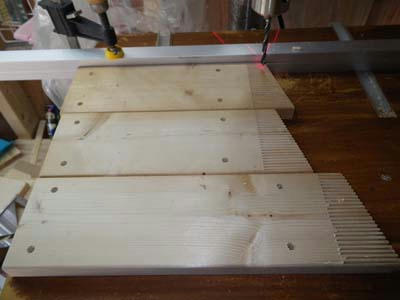

ボール盤を使って６mmの穴をそれぞれ４カ所あけました。

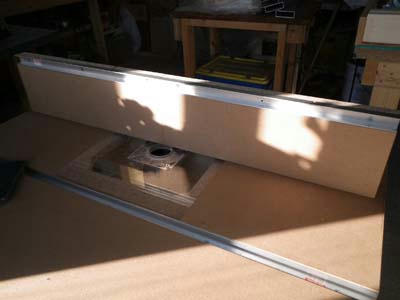

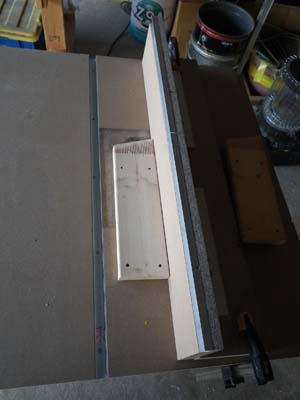

トリマーテーブルにできたてのフェンスをセットして、

フェンスはクランプで固定しています。

微動機構など盛り込みたいと思っていますがいい方法が思いつかないので、しばらくは（ずっとかも）クランプで。

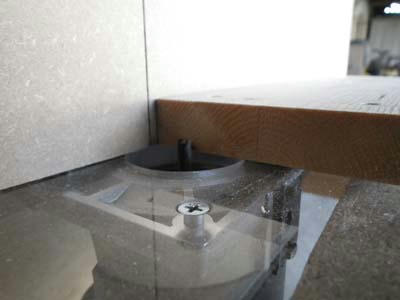

３〜４mm程度刃を出して

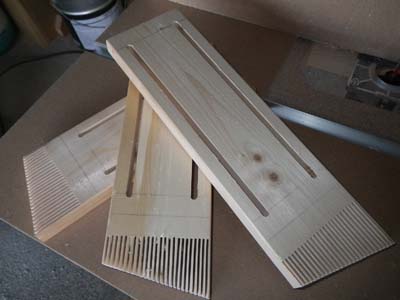

先ほどボール盤で空けた穴の間をつなげていきます。

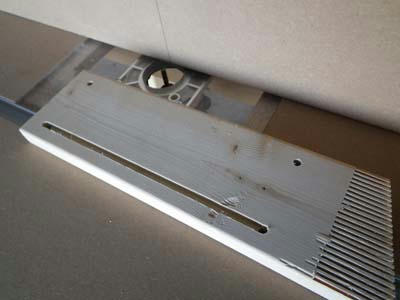

６回程に分けて溝切りの完成です。

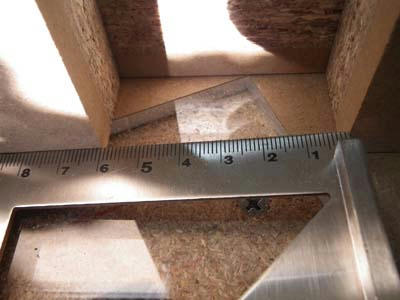

次に８mmのアクリルをアルミチャンネルの内寸に合わせてカット。
マイターゲージに使っている５mmでは剛性が足りないようなので厚手のものを使います。マイターゲージも後で交換するため＆ジグ製作用に４本程カットしました。

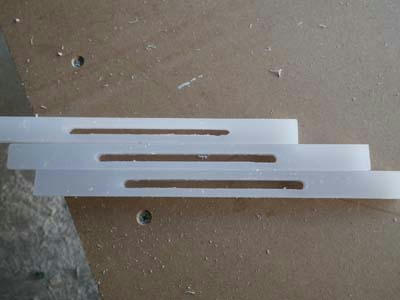

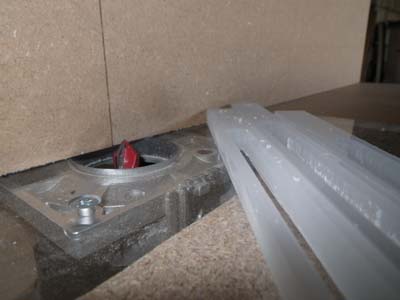

トリマーテーブルを使って先ほど同様長穴をあけます。

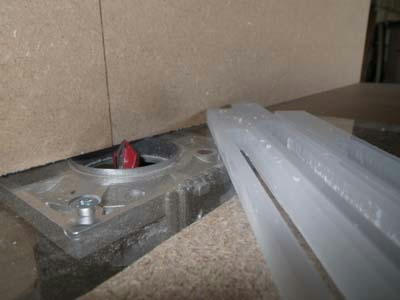

最後にV字ビットで片面のみテーパー加工をして加工完了。

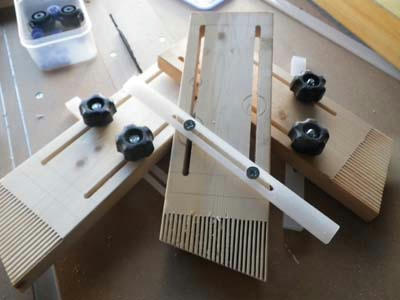

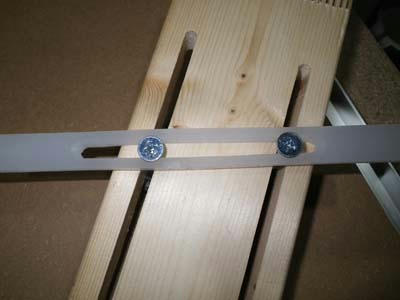

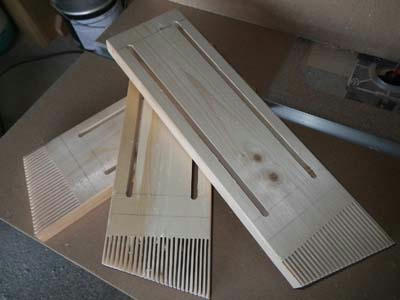

組み立ててみました。
テーパー部分に皿ビスが食い込んでアクリルを押し広げるのでレール内でがっちり固定されます。
写真の左が閉め込んだ状態、右がフリーの状態。左側が広がっているのがわかりますか？

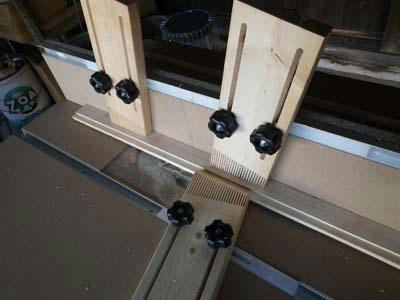

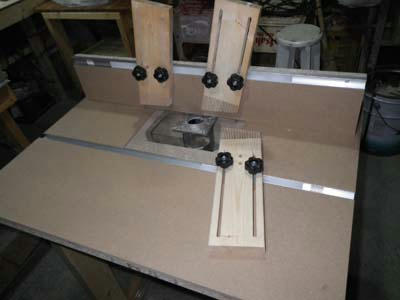

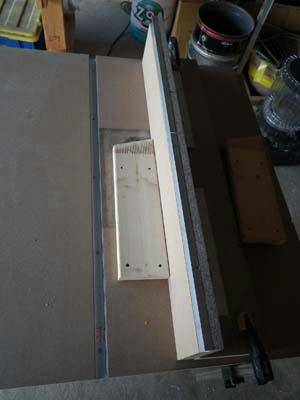

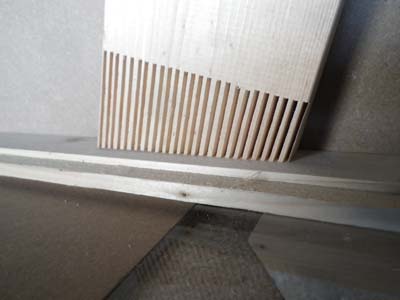

適当な端材を使ってセットしてみました。
15度の角度では足りないかと思いましたが想像以上に食いついていて、送り方向にはスムーズに動きますが、反対方向にはびくともしません。
だめ元で作っていたので３つと中途半端な数ですが、こんなにうまく行くならあと１つ２つ作っておけばよかった.......(-_^;)

実はこういったスロットバーに固定する治具を使いたくて、海外からTスロットバーを個人輸入するか真剣に悩んでいました。いっそのことテーブルソーも作り替えようかと......
思ったよりあっさりと作れてしまったので、こんなことならもっと早く........って感じです。

昨日もちらっと書きましたが、ほとんどが端材や貰い物で作ったので、新たに購入したのはビス類と脚部用の木材のみ。総額2500円程度で仕上がりました。何でも捨てないでとっておくものですね。(-_^;)



簡易型のトリマースタンドと比べると安定感や加工のしやすさは比べ物になりませんね。ここしばらくトリマーの使用に恐怖感が拭えなかったのですが、これでだいぶ解消されそうです。
ビットガード・フェンスの固定方法・集塵関係などが残っていますが、とりあえず使えるところまではきたので、様子を見ながら必要に応じて作っていきたいと思います。
