何となくいやな予感がしつつ帰宅しましたが、やはりこちらにも被害が……

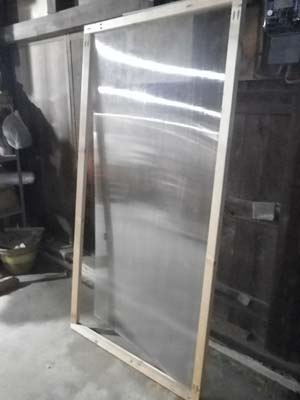

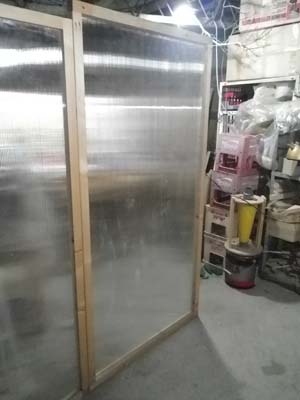

作業場の間仕切りが１枚壊れていました。

幸い部材自体は問題ないようなので、補強しつつ修理をしました。
さて今日は昨日の作業内容の紹介です。続きで読んでいってください。(^ﾛ^)~~♪

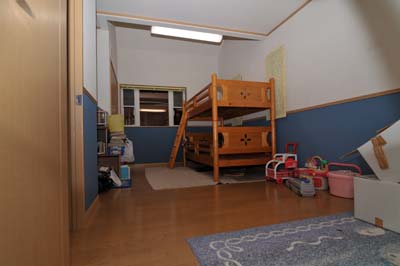

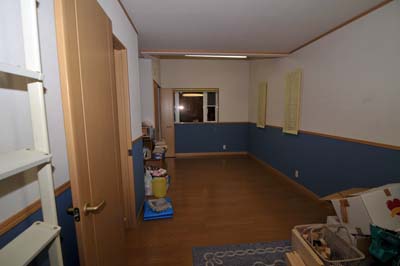

長男・長女が使っていましたが、最近長女は次女と一緒に夫婦の寝室で寝ることが多く、長男一人が寂しく使っていました。



何をやったかと言うと

これ
そう田植えです。自宅でも手伝っている末娘は２年生ながら他の子達よりも手慣れた様子でサクサク植えてました。


こちらは５年生の長女
さすがに下の学年の子供達と比べると、みんな手つきもペースも別物です。
次女達２年生の半分くらいの時間で同じ量を植えてしまいます。


中にはこんな風になってしまう子も.......(TOT)
洗うの大変そう(-_^;)


ふと見るとこんなのも.....10本位の束で植わってる....(x_x)ゞ


午後からは学校です。

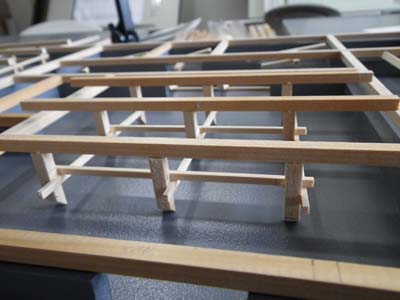

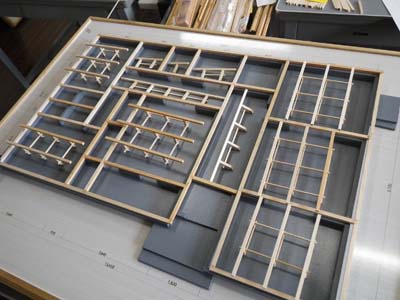

先週までに下回りがあらかた完成しました。
大引-床束-根がらみ貫が一体になった変わった作り方をしています。
基礎との接着はもう少し先にやる予定。

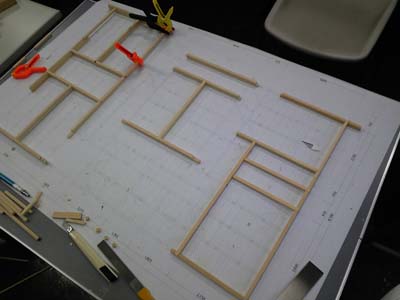

今日は小屋梁を作って行きます。

物によって欲しい寸法の部材が無いので貼り合わせて集成梁を作ります。
接着はタイトボンドです。
一応普段の経験を生かしてある程度木目が連続して見えるような物同士を選んで接着しています。

土台は突き合わせで接着していましたが、

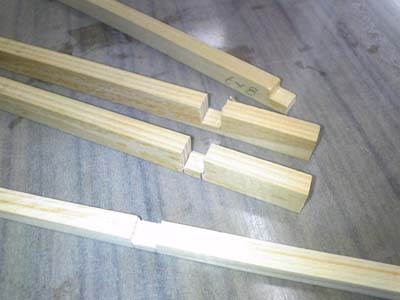

梁は相ジャクリで接続して行きます。

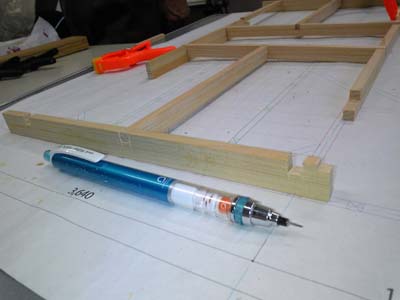

今日はこのくらいできました。
これなんかは結構複雑に切り欠いています。

接着しなくてもいいくらいのきつさになっているので、組み立ても土台のときと比べて楽に作業ができそうです。

来週には組み上がるかな.....

さて梁材加工の続きです。

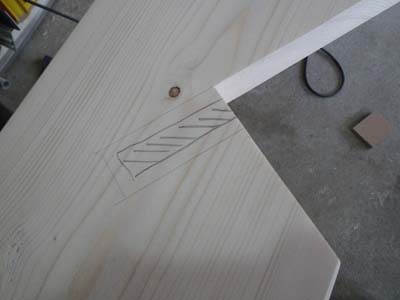

必要な箇所にこんなふうに　墨を入れて
中間の２本は片側上下端は左右それぞれのアリ溝を加工していきます。

下の3本が終わりました。
一番右下の2x材の根元に粉えいしてあるアルミ材が加工用のジグです。

いい感じで収まってるでしょ？　♪v(*'-^*)＾☆
でも一番下の部分は小口を割ってしまいました。Σ(ﾟДﾟ；)
写真はタイトボンドで補修後の物です。
アリ溝をこういった端の方に加工するときはオスを細く仕上げルとかしないとダメですね。

まぁ、何事も経験〔勉強）ってことで(´ﾍ｀；)

さっきの失敗を踏まえて最上部の２ｘ10はオスの片側をストレートビットで落としました。
いい感じに収まりました。
アリ溝の加工は３ｍ以上ある材料をトリマーテーブルで加工する事はできないので、久しぶりに手持ちで作業をしましたがはっきり言って怖いです。自作の120mm角のサブベースを付けてるとはいえ、テーブル作業の安定感とは比べるまでもありません。ちょっと前まで当たり前にやっていた事なのに….…ルーターと違って片手が刃の近くのプレート部を抑える事も恐怖心をあおっているのかもしれません。

なおさらルーターが欲しくなってきちゃいました。(* ´Д｀*)=3

土曜日は午後から学校に行っていた事もあって昨日のエントリーと合わせてこんな程度しか進みませんでした。
金曜日時点での予定では今日あたりから室内に持ち込んで作業をしていたはずなんですが……

今週末は義父・義母が平日の間に収穫したタマネギの梱包作業が入るので、まとまった作業時間はとれそうにありません。今月中の階段設置は間に合わないなぁ….…リフォーム全体の工事をお盆休みまでには完成させた胃を思っていますが、この調子では年内いっぱいかかってしまうかも……

さて、週末はそれなりに作業したのですが、予定外の用事ができたりしてあまり思うようには進みませんでした(+_+)

とりあえず今日は土曜日の作業内容から…..ヾ(;´▽｀A``

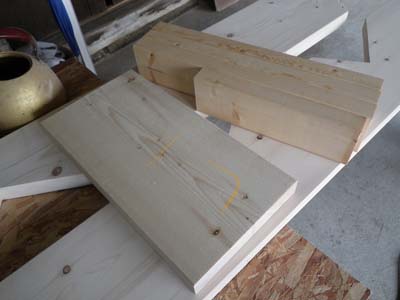

梁材の２ｘ10の端材と２ｘ４を先日直した図面の寸法に基づいてカット
ここからはトリマーテーブル出の作業になりますが、いくら探してもビット交換用のレンチが見当たりません….…(TOT)

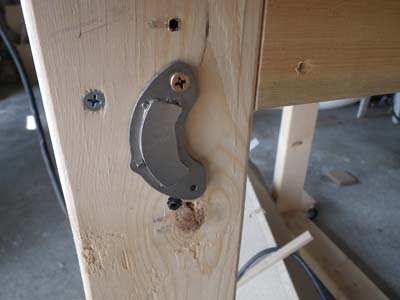

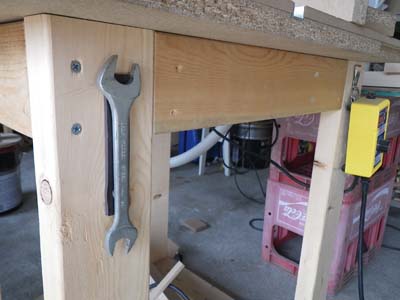

と思ったら….こんなところに
すぐに使えるようにとトリマーテーブルの脚部にマグネットで付けていたのを忘れてましたヾ(;´▽｀A``

これはダイソーで買った物を適当な長さにカットしてビスで止めましたが、思ったより磁力が弱くあまり使い勝手がよくないので、

見つけたついでに取り換えました。ｗｗ
所分品のハードディスクから取り出した磁石です。ネオジウムなので超強力。

さてレンチも無事に見つかったので、アリ溝ビットを付けて先ほどの材料を加工していきます。

まずは小口の長辺側を加工。
続いて短辺側。

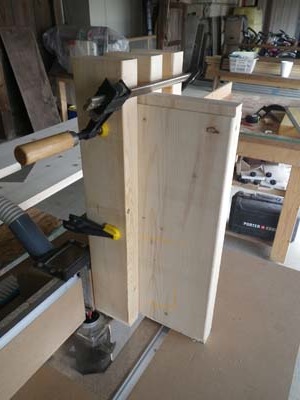

安定しないのですべての材料をクランプで固定して加工します。

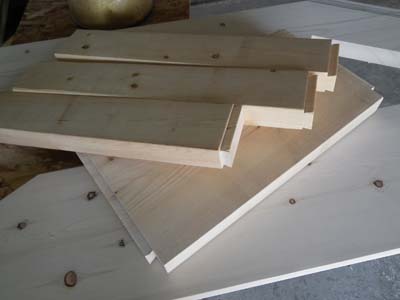

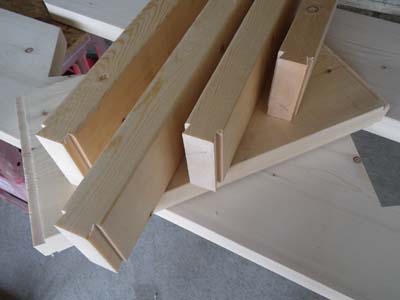

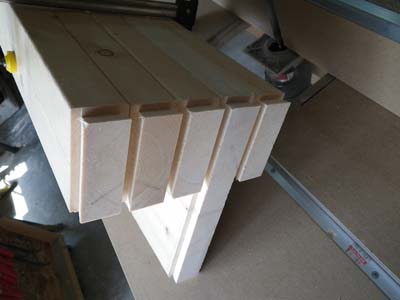

こんなふうになりました。
２ｘ10の短辺はこのままだと切り込みが浅いので、下の写真のように何回かにわけて深めに切り込みました。
午後からは学校だったので、午前中の作業はこの辺で終了です。

トリマーテーブルでの加工は精度が違いますね。手持ちで作業していた頃と比べるとブレなどがないので、加工後の寸法もきれいにそろってます。

続きはまた明日にでも….

明日はどうやらタマネギの収穫を手伝わなくてもよさそうなので、午前中は作業ができそうです。♪v(*'-^*)＾☆

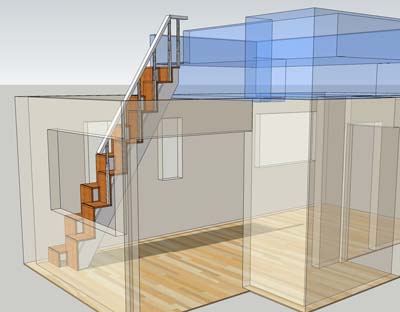

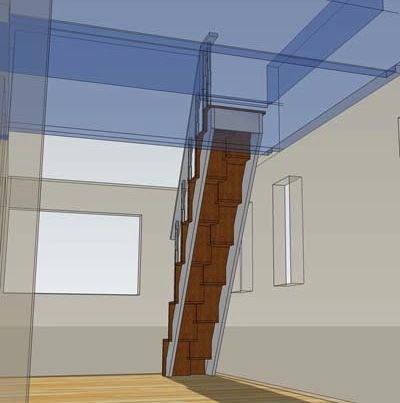

そこでSketchUPの図面をコネクリ回しながらｗ、組立の段取りなどを考えてみたのですが......

これは視点が完全に家の外からになっています。
こちらは裏側から。
気になるところがあり修正したのがこちら。
ちなみに色は作業上付けているだけなので、修正個所とは関係ありません。

どこが違うかわからない？Σ(ﾟДﾟ；)

まぁ明日の作業のお楽しみってことで(ノ´∀｀)ノ♪

昨日に引き続きルーターの話題です。


昨日の記事のコメント欄に早速きむきむさんからはインプレ情報。
hakujuさん、kagoyanさんからはオススメ情報などをいただきました。ありがとうございます。



kagoyanさんから紹介のあった

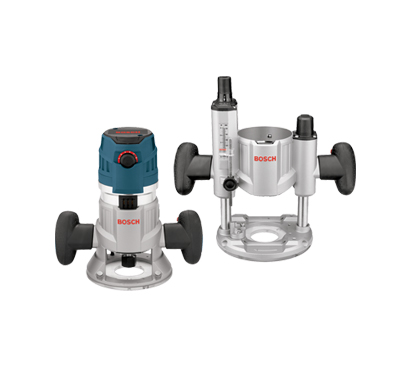

Bosch　MRC23EVSK
まだ発売して間も無いようですね。
この手のタイプにしては珍しく固定・プランジ共にグリップ部にスイッチがついています。以外とこういうギミック好きです。σ(^_^;)
本体とベースの間に電気接点というかレール状の物が見受けられます。（接点が詰まったりしないのかな？）
という事は市販のリフターは使えない？　まぁ、固定ベースをリフター代わりに使えるようですが......
LEDライトが付いていたり、新しいだけあってなかなか良い仕事してますね。♪v(*'-^*)＾☆



ルーターはプランジ機能が欲しいというのもありますが、やはりメインはテーブルでの使用。という事で次はリフターの話題です。

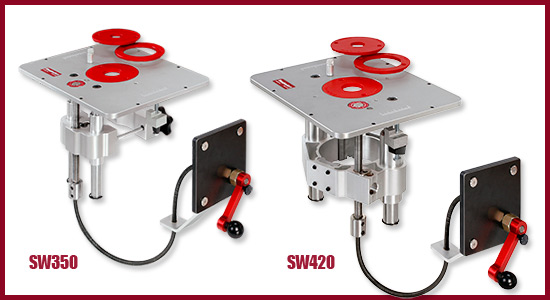

Woodpeckers SW350 / SW420
リフターはベースプレートを貫通するように開けられた調整用の穴にクランクをさして上下させる物がほとんどですが、このリフターは見てわかるようにサイドクランクです。
テーブル上にフェザーボードやその他のジグ類がセットされているような状態でも、邪魔になる事なく上下動ができる優れもの。
ポストの位置取りなどを見る限りSW420のほうがかなり剛性が高そうですね。

何を隠そう、スプラがルーターが欲しくなるきっかけを作ったリフターです。
自分のようなド素人にも使い勝手がよさそうだなぁ……と（単にギミック好き）ｗ


そしてリフターの極め付けといえばこちら
MLCS Powerlift
なんと電動のリフターです。リンク先の動画を見るとルーターを動かしたままペダルを踏んで上下しちゃったりしてます。Σ(ﾟДﾟ；)
デジタルゲージはインチ/ミリどちらも対応、上下動のスピード調整も出来たり、そこづき防止のストッパーなども装備されてたりと至れり尽くせりで使い勝手もよさそう。

リフター単体で400ドル弱、ルーターテーブルの天板とセットで500ドル程度〜と値段もそれほど高くはありません。
むしろ普通のリフターにデジタルゲージを付けるとこれより高くなってしまう物も少なくありませんね。


そしてルーターを買ったらまず使ってみたいのは....

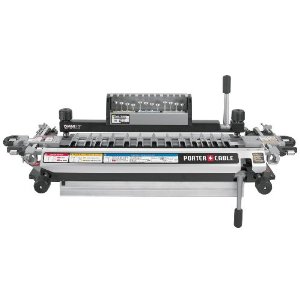

ダブテールジグ。写真はポーターケーブルの物で国内でも取り扱いがありますが、これも種類が豊富ですね。


ダブテールジグの変わり種を見つけました。
ルータテーブルでテンプレートガイドを使用して加工するタイプのジグです。
加工幅はあまり広くありませんが、テンプレートが豊富で色々な形状の継ぎ手ができます。

今日現在での本命は......

Dewalt 618B3　スリーベースキットと...パワーリフターかなぁ.....
合わせて600ドル強。輸送費を合わせると７〜８万円位でしょうか..…


Bosch　MRC23EVSK
はもう少し情報が欲しいところですが、あえて人柱になるのもありか….…(ノ´∀｀)ノ♪
240ドル程度なので、上と同じ金額を出せばビットセットやジグも買えちゃいますね。

多分注文するまで毎日のように変わるのかな..…ww


しかし、海外のショップのサイトを見ているとため息ばかりが出てきますね。
専門店では無いアマゾンですら日本国内の専門店の品揃えを遥かに超えています。(T_T)
需要が違うでしょうから同じようにとは行かなくても、せめてマキタ、日立、リョウビと言った国内メーカーには国外同様の品揃えを期待したいところです。

トリマーテーブルを使うようになってから、特に径の大きいビットを使うときなどパワー不足を感じるようになりました。通常大径ビットは回転を落として使う物だと思いますが、Bosch PMR500 は純正でスピードコントロールがついていないため、市販のスぴこんを使って回転数を落としています。そのせいもあるのか、フェザーボードのセットの仕方などが悪いのか、加工中に極端に回転が落ちたり止まってしまうことがしばしば起こります。

また、使ってみたいビットが12mmもしくは1/2inchの物が多かったり、プランジ機能があればと思うことが出てきたので、ルーターを検討し始めました。

とりあえず欲しいと思っているのは次の4つ。

候補中唯一の国内メーカ産
Mkakita RF1101KIT
国内メーカ産とは言っても国内では取り扱いのない製品です。(TOT)
Makitaはどうして国内販売しないのでしょうか？　音が静かと評判の機種ですね。

次にルーターといえばこれというほどメジャナーな

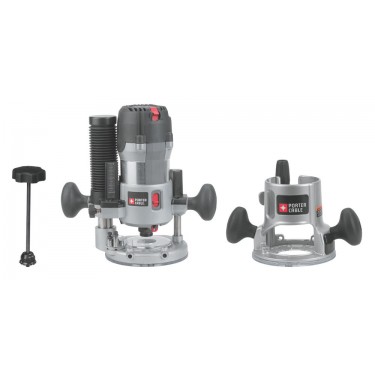

Porter-Cable 895PK
通販で入手可能ですが、売り切れもしくは取り扱い終了のところが多いのが気掛かり。
Porter-Cableはルータ関連で対応していないものを探すほうが難しいくらい、一番標準的な物らしいですね。

そしてあこがれの黄色いヤツ

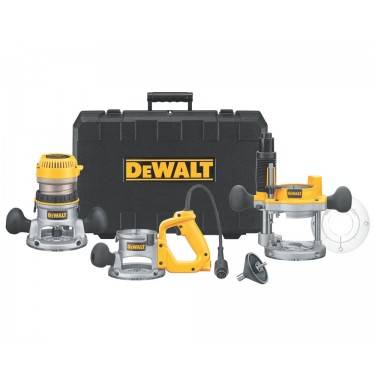

Dewalt DW618 3ベースキット
DewaltはＤハンドルタイプのベースも付属します。何気にこれが本命かも…..
最近発売になったパームタイプ（トリマーみたいなの）もそうですが、P-Cに似てますよね。

ここまでの三つはどれも固定ベース・プランジベースにモーターを付け替えて使用するタイプの物。


最後にToriton MOF001
国内での取り扱いは無い〔リーベで売ってるのとは別物〕

Toritonはビット高がテーブル上から変えられるクランクハンドルも付属するタイプです。
テーブルにセットして使う場合別途リフターが不要なので、トータルでは一番安く上がるかも。


P-Cをのぞいて国内での取り扱いはないので、買うとなると個人輸入することになるかなぁ..…P-Cも取り扱いがなくなっているところが多いので、価格的にも個人輸入の方がお得なのかも。
どうせなら一緒にリフターや、マイタースロット（逆T形状の物〕とかダブテールジグなんかも一緒に……と思うといい金額がかかっちゃうんですよね。σ(^_^;)

まぁ、すぐに買うわけではありませんが、個人輸入の方法も含めて色々時間をかけて調べてみようと思っています。



オススメとかありましたら教えてください。





さて、昨日のエントリの最後にタイトボンドを木工パテ代わりに使ってみたわけですが……

まず、おさらいをすると、
用意したのは
水・タイトボンド・サンダーのダストパックから取り出した木粉。

これらを適量ずつバットの中で練り合わせ、
接合部の隙間をうめるべくパテ代わりにに使ってみました。
木粉を混ぜたのはボンドだけだと垂れてしまったりするのでそれの予防と、痩せの防止、乾燥の促進、多少なりとも塗料が乗れば.…との甘い期待感からヾ(;´▽｀A``

結果が気になる方は続きへどうぞ。

こんばんは♪

今日も機能に引き続きいいお天気でしたね。♪v(*'-^*)＾☆

久々！？〔だと思う〕にガッツリ1日木工しました。ヾ(;´▽｀A``

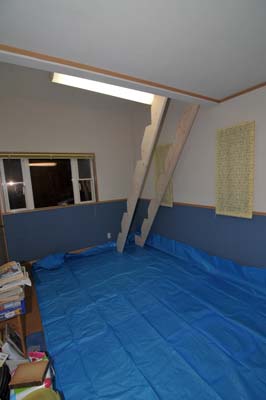

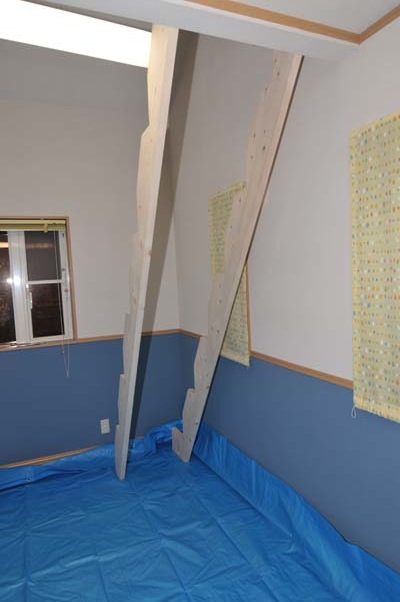

長い間休止していた子供部屋リフォームの階段作り。
先日からチョボチョボと作業を再開していましたが、ようやく目に見えて作業が進んでます。σ(^_^;)

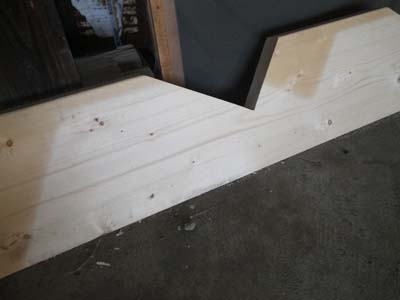

久しぶりに作業をしようと思ったら、放置しておいた階段の梁が….…


焼けて黄色く変色しています。(´ﾍ｀；)
白く跡が残っているのはもう1枚が置いてあったあと。
湿気の成果も汲めもかなりでこぼこしています。
こりゃ削りがいがアリアそうだ.….…
